ساده ترین قطعه برای مشخص کردن موقعیت اجسام متحرک، میکروسوئیچ ها می باشند. میکروسوئیچ ها به عنوان کلید هایی محسوب می شوند که با کمترین تحریک شروع به فعالیت خود می کنند .
تفاوت اصلی میکروسوئیچ با دیگر کلیدهای قطع و وصل عادی این است که شاسی میکروسوئیچ به صورت فنری است، یعنی زمانی که روی آن فشار اعمال می شود، جریان برق را قطع یا وصل می کند و در لحظه رها شدن شاسی، وضعیت به حالت اولیه خود باز می گردد.استفاده کردن از میکروسوییچ ها به علت هزینهٔ پایینشان و عمر مفید بالا (بیش از ۱ میلیون چرخه و در مدل های پرکار تا ۱۰ میلیون چرخه) بسیار رایج است.
برای شروع باید بدانیم میکروسوئیچ چیست؟
میکروسوئیچ (Micro Switch) درواقع کلیدی است که با فشار، حرکت و یا ضربه فیزیکی تحریک شده و عمل قطع و وصل جریان الکتریکی مدار را کنترل مینماید. میکروسوئیچ ها یا لیمیت سوئیچ ها به واسطه فنر تعبیه شده داخل آن، زمانی که فشار بر روی آن وارد می شود بسته به نوع میکروسوئیچ، جریان برق قطع یا وصل می شود و زمانی که رها میشود عکس عمل قبلی اتفاق می افتد.
یک میکروسوئیچ (micro switch) که گاهی اوقات کلید مینیاتور سریع فنری هم نامیده می شود، یک نوع کلید با اتصال آنی و لحظه ای می باشد که به طور گسترده در ابزار خودرو، صنعت و پزشکی به عنوان سنسور استفاده می شود.
از میکرو سوئیچ ها به صورت گسترده و در تمام صنایع و موارد خانگی استفاده می شود. معمولا یک مکانیسم فنری، به سرعت عملکرد میکروسوئیچ کمک خواهد کرد و با کوچک ترین ضربه یا تحریک شاسی، عمل مکانیکی مورد نیاز برای تغییر وضعیت کنتاکت ها انجام خواهد شد.
میکروسوئیچ ها معمولاً دارای سه عدد پایه هستند:
-
یکی از پایه های میکروسوئیچ معمولاً با COM مشخص میشود که پایه ورودی آن میباشد.
-
یکی از پایه های آن با علامت NC
-
پایه دیگر با علامت NO مشخص میگردد .
کاربرد های مختلف انواع میکروسوئیچ ها
میکروسوئیچ ها کاربرد وسیعی در صنعت برق دارند استفاده از یک میکروسوئیچ میتواند خیلی کمک کار باشد و در مواقعی حتی ضروری. میکروسوئیچ ها می توانند به عنوان دستگاه های پایلوت برای مدارهای کنترل استارت مغناطیسی استفاده شوند و
به آن ها امکان می دهد شروع، توقف، کاهش سرعت یا افزایش شتاب موتور را کنترل کنند.
ساختار داخلی میکروسوئیچ و یا لیمیت سوئیچ ها
اهرم
هر میکروسوئیچ یک شاسی دارد که جسم یا به عبارتی هدف با این شاسی برخورد می کند وکنتاکت ها تغییر وضعیت خواهند داد.
عملگر
این بخش به اهرم متصل است و حرکت خطی، عمودی و یا دورانی اهرم را به تغییر وضعیت در کنتاکت ها تبدیل می کند.
بدنه سوئیچ
شامل کنتاکت می باشد و حالت آن توسط عملگر کنترل می شود.
پایانه های الکتریکی
پایانه ها به کنتاکت های سوئیچ متصل شده اند و سیم ها را از طریق پیچ های پایانه به سوئیچ متصل می کنند. انواع میکروسوئیچ در دو دسته اهرمی و پیستونی دسته بندی می شوند.
انواع لیمیت سوئیچ
لیمیت سوئیچ ها یک کلید الکترومکانیکی است که دارای یک محرک یا عملگر مکانیکی متصل به کنتاکت ها می باشد و برای تشخیص محدوده حرکت اجسام در سیستم های خودکار بیشتر مورد استفاده قرار می گیرند. زمانی که یک جسم با عملگر آن برخورد می کند، کنتاکت های آن تغییر وضعیت داده و موجب قطع و وصل جریان می شود.
لیمیت سوئیچ ها در اشکال و اندازه های مختلف نظیر فشاری ساده، اهرم دار، آنتنی، غلطکی و فنری جهت کاربردهای مختلف در صنعت وجود دارد.
لیمیت سوییچ گروه TZ-8 و تمامی مدل های آن
-
لیمیت سوییچ قابل تنظیم تیپ باریک TZ-8122
-
لیمیت سوییچ فشاري قرقره دار TZ-8112
-
میکروسوییچ فشاری بدون قرقره TZ-8111
-
میکروسوییچ دوطرفه قابل تنظیم TZ-8108
-
میکروسوییچ آنتنیTZ-8166
-
میکروسوییچ آنتنیTZ-8167
-
میکروسوییچ آنتنی TZ-8168
-
میکروسوییچ آنتنی TZ-8169
در ادامه به برخی از این دسته بندی ها می پردازیم
میکروسوییچ دوطرفه قابل تنظیم تیپ باریک TZ-8108
یکی از محصولات با کیفیت کمپانی CNTD، میکروسوییچ TZ-8108می باشد که این مدل میکروسوییچ ها دارای دو طرف قرقره و اهرم فلزي که قابلیت تنظیم موقعیت عملکرد می باشد. از دیگر ویژگیهای میکروسوییچ دو طرفه قابل تنظیم CNTD مدل TZ-8108 می توان به موارد زیر اشاره کرد:
-
این میکروسوییچ سرعت عمل كرد بالا ۰.۵mm-۵۰cm/sec
-
توانائي عمل در محيط ۱۰-~۷۰+درجه سانتیگراد
-
توانائي عمل در محيط با رطوبت %۹۵
-
داراي كنتاكت NO+NC
-
داراي كلاس IP۶۵
-
با قرقره و اهرم فلزي ، استنلس استيل
-
قابل تنطیم و رگلاژ
یکی از محصولات با کیفیت کمپانی CNTD، میکروسوییچ دو طرفه CNTD مدل TZ-8108 می باشد که دارای دو طرف قرقره و اهرم فلزي قابل تنظیم می باشد .

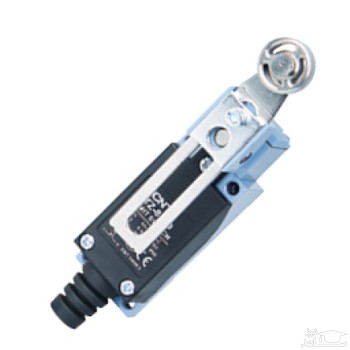

لیمیت سوییچ قابل تنظیم تیپ باریک TZ-8122
نحوه عمل کرد لیمیت سوییچ قابل تنظیم تیپ باریک TZ-8122 بدین گونه می باشد که تا زمانی که فشار روی شاسی میکروسوئیچ قرار گرفته عمل قطع و یا وصل برق صورت میگیرد و بعد از اینکه فشار از روی شاسی برداشته میشود معکوس حالت اول جریان وصل یا قطع می شود.
در واقع یک لیمیت سوییچ قابل تنظیم تیپ باریک TZ-8122 وسیله ای میباشد که با حرکت یک قطعه ماشینی و یا با حضور یک جسم شروع به حرکت میکند، به عبارت دیگر یک وسیله ی الکترومکانیکی است که از یک عملگر مکانیکی متصل به یک دسته از کنتاکت ها تشکیل شده است. وقتی یک جسم از طریق یک عملگر به یک کنتاکت میرسد، دستگاه باعث قطع و وصل شدن کنتاکت ها به منظور ایجاد و یا قطع جریان الکتریکی میشود.
لیمیت سوییچ قابل تنظیم دوطرفه تیپ باریک TZ-8104
یکی از محصولات با کیفیت کمپانی CNTD، میکروسوییچ دو طرفه CNTD مدل TZ-8104 می باشد که این مدل میکروسوییچ ها دارای قرقره و یک اهرم فلزي که قابلیت تنظیم موقعیت عملکرد را ندارد. از دیگر ویژگیهای میکروسوییچ دو طرفه CNTD مدل TZ-8104 می توان به موارد زیر اشاره کرد:
-
این میکروسوییچ سرعت عمل كرد بالا ۰.۵mm-۵۰cm/sec
-
توانائي عمل در محيط ۱۰-~۷۰+درجه سانتیگراد
-
توانائي عمل در محيط با رطوبت %۹۵
-
داراي كنتاكت NO+NC
-
داراي كلاس IP۶۵
-
با قرقره و اهرم فلزي ، استنلس استيل

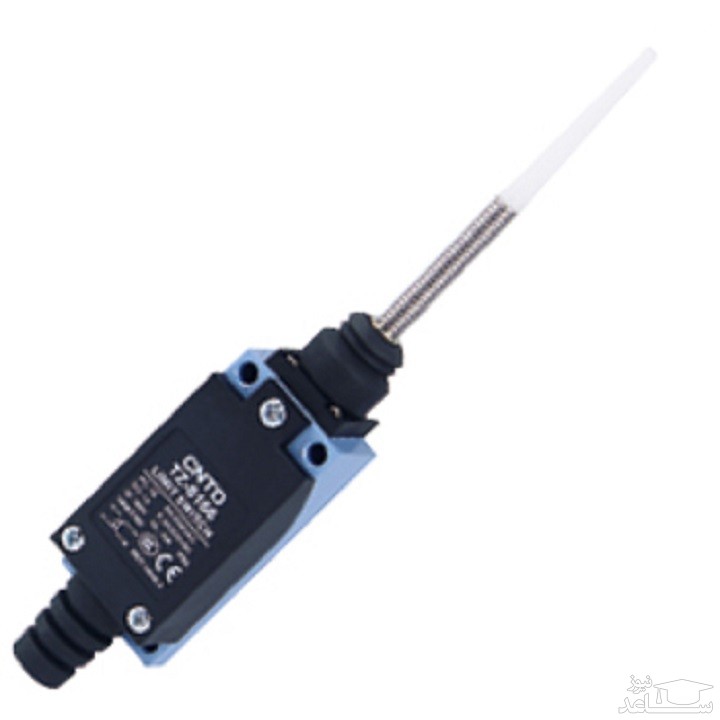

میکروسوییچ آنتنی قابل تنظیم تیپ باریکTZ-8166
این مدل میکروسوییچ آنتنیTZ-8166 لیمیت سوئیچ CNTD از نوع آنتنی بوده و ساخت کشور چین میباشد و در موارد و تجهیزات مختلفی اعم از صنعت، ساخت و ساز، کشاورزی، تجاری یا صنعت حمل و نقل مورد استفاده قرار می گیرد. این قطعات بر اساس ویژگی های الکتریکی شان متمایز می شوند. میکروسوییچ CNTD توانایی شناسایی وضعیت های مختلف از جمله حضور و یا عدم حضور، رد شدن، موقعیت یابی و شناسایی پایان مسیر یک جسم را دارد.
میکروسوییچ فشاری بدون قرقره قابل تنظیم تیپ باریک TZ-8111
این محصول مشابه به لیمیت سوییچ فشاري قرقره دار TZ-۸۱۱۲ CNTD می باشد و تنها تفاوت آن این است که در این مدل بر خلاف مدل TZ-8112، بدون قرقره می باشد. میکروسوییچ فشاری بدون قرقره CNTD مدل TZ-8111 توانائي عمل در محيط با رطوبت %۹۵ را دارد.
نکات بسیار مهمی که نیاز است در هنگام خرید میکروسوئیچ و لیمیت سوئیچ بدانید
این سوئیچ ها بیشتر در وسایل ایمنی استفاده می شوند زیرا مدار را به خوبی اداره می کنند و به همین دلیل است که حتما متوجه شده اید که درها هنگام استفاده از آن بسته نمی شوند.
میکروسوئیچ ها این روزها مورد تقاضا هستند. با گذشت زمان، تقاضا برای این دستگاه ها به دلیل دوران تکنولوژیک در حال تکاملی که در آن زندگی می کنیم افزایش می یابد. با در نظر گرفتن این واقعیت، دانستن برخی از روش های هوشمندانه خرید آن مهم است.
