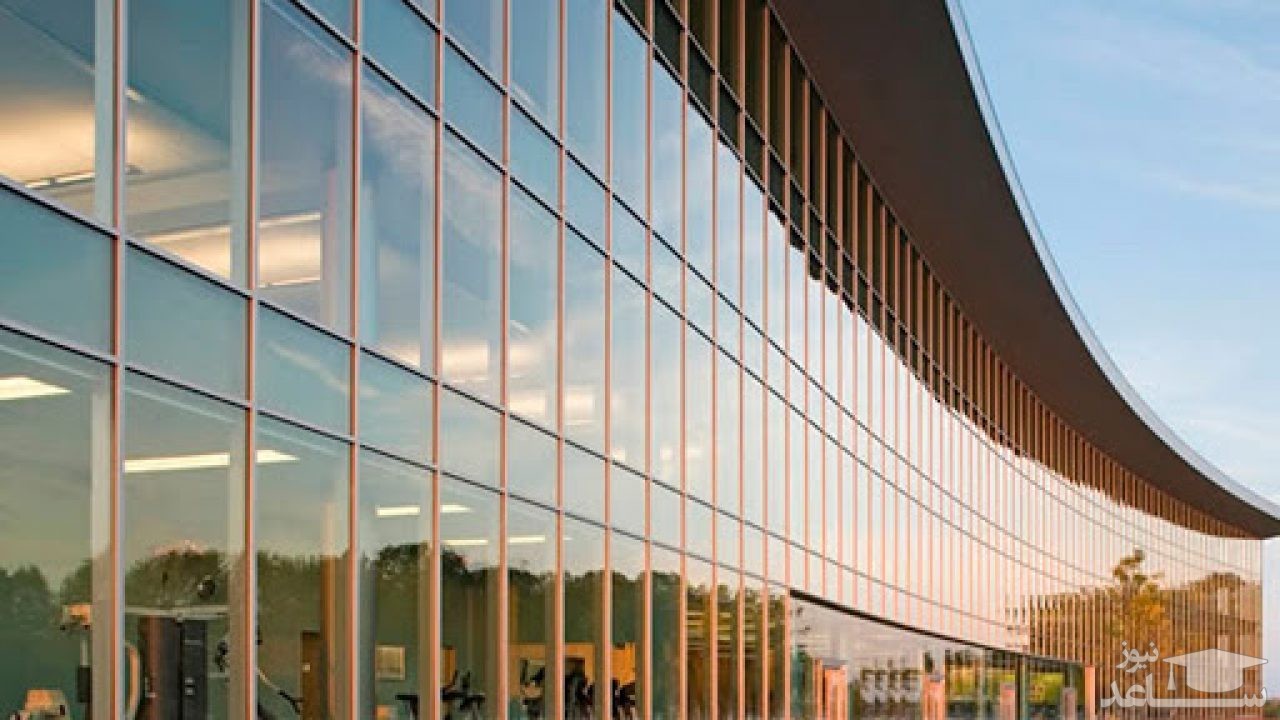

نمای کرتین وال چیست؟

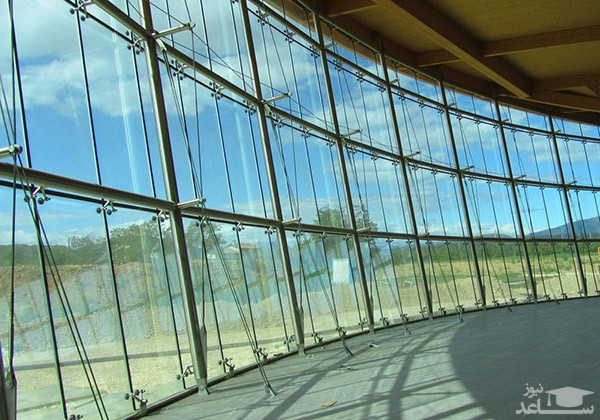

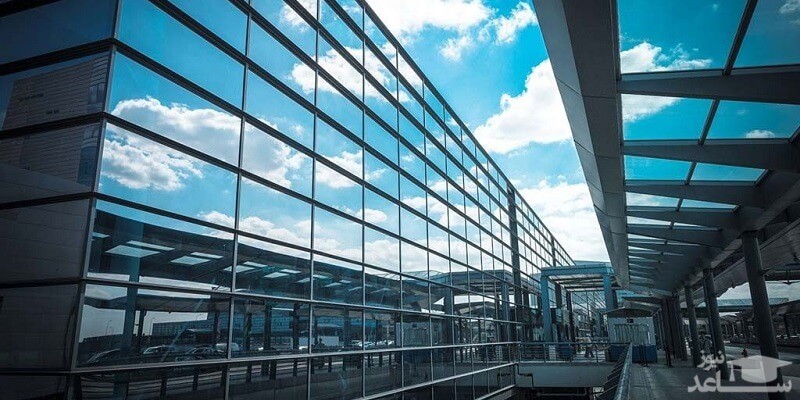

نمای لامل یا همان کرتن وال، یکی از نماهای مدرن ساختمانی است، که ساختاری خود ایستا دارد. در این روش سنگینی وزن شیشه بر روی سازه کرتن وال یا همان لامل ها و شاسی کشی های مربوطه است و هیچ گونه بار مرده ای را بر ساختمان تحمیل نمی کند. نمای کرتینوال، نمایی شیشه ای است که در صورت نصب صحیح، سنگینی حاصل از وزن شیشه ها و بار انرژی های حاصل از باد، طوفان و بارندگی ها، معمولا بر روی پوسته خارجی نمای ساختمان است و متوجه خود ساختمان نمیشود. می توان گفت که سیستم کرتین وال، یک سازه مجزا در ساختمان به شمار می رود. نمای کرتین وال curtain wall که معادل آن در فارسی دیوار پرده ای میباشد، یکی از انواع نماهای شیشه ای ساختمان و بهترین از نظر مسائل سازه در ارتفاع به شمار می رود. در این نوع نما معمولا از مصالح سبک، به ویژه ترکیبات حاصل از آلومینیوم و شیشه استفاده می شود.
انواع نماهای کرتین وال
تفاوت بین سیستم های کرتینوال، در نحوه فیکس کردن شیشه در فضای مابین لامل ها است. این تفاوت در تثبیت کردن شیشه باعث متفاوت شدن ظاهر خارجی نما می شود.کرتنوال انواع و اقسام و زیادی دارد و پر کاربردترین آن ها که حتما شما هم زیاد در ساختمان های ساخته شده در کوچه ها و خیابان های اطراف محل زندگی تان دیده اید، نماهای کرتینوال شیشه ای هستند. در زیر 4 نوع مختلف از این سیستم را شرح خواهیم داد.
- نمای کرتین وال فریم لس ( Frameless ): در نمای کرتن وال بدون فریم از درپوش در سطح خارجی نما استفاده نمیشود. از چسب های استراکچرال برای تثبیت شیشه در فضای بین لامل های استفاده میگردد. بعد از مدول بندی با لامل ها، شیشه ها مجددا در کلاف آلومینیومی قرار گرفته و در بین لامل ها تثبیت می گردد. در نتیجه سطح خارجی نسبتا یکنواختی از شیشه ایجاد میشود.
-
نمای کرتن وال فیس کپ(face cap): در نمای فیس کپ (درپوش دار) پس از نصب لامل های افقی و عمودی، شیشه ها بین این لامل ها نصب میشوند. سپس شیشه ها با اتصال درپوش(cap) با دماغه لامل در محل خود نصب میگردند. درپوش های مورد استفاده دارای رنگ و شکل های متنوع (مستطیل، گرد و …) و با طول عمق متفاوتی قابل اجرا هستند.
-
سیستم سمی فریم لس ( Semi frameless ): این روش ترکیبی از فیس کپ و نمای فریم لس است که ظاهر متفاوتی به نمای خارجی ساختمان می بخشد. در سیستم نیمه فریم می توان با توجه به طرح معماری به منظور تثبیت شیشه در یکی از جهات افقی یا عمودی از درپوش و در جهت دیگر چسب یا لاستیک استفاده نمود.
-
روش یوچنل ( U channel ): سیستم یو چنل را میتوان زیرمجموعه ای از نمای فریم لس یا فول فریم لس بشمار آورد با این تفاوت که در این روش از کلاف آلومینیومی دور شیشه استفاده نمیشود. با استفاده از اسپیسر مخصوص شیشه و قرار گرفتن این قطعات بصورت پازلی در فضای خالی داخل اسپیسر و استفاده از چسب استراکچرا، به نمایی مشابه با فریملس میرسیم. قیمت تمام شده این روش پایین تر از روش بدون فریم است.
-
نمای کرتینوال از نظر فنی: شاسی ها و لامل هایی که در اطراف پروژه ساختمانی قرار گرفته اند، نمای کرتین وال را تشکیل میدهند. در این نوع، شیشه هایی که قرار است، به عنوان نمای ساختمانی نصب شوند، به جای اینکه روی خود ساختمان قرار بگیرند، روی سازه کرتنوال نصب می شوند. وزن حاصل از نصب شیشه ها بر ساختمان کاهش پیدا می کند و مقاومت ساختمان نسبت به زلزله افزایش یابد. امروزه نماهای کرتین وال زیادی بر روی ساختمان های بزرگ و معروف شهر تهران نصب شده است. ساختار اصلی و هسته این نما یا استراکچر آن از شاسی و لامل تشکیل و سپس شیشه ها یا سایر پوشش ها بر روی آن ها با دقت و ظرافت نصب میشود.
مزیت های استفاده از نمای کرتین وال:
- مقاوم در برابر زلزله با توجه به داشتن سازه ای مقاوم و مجزا از بدنه اصلی ساختمان
- جلوگیری از وارد شدن بار اضافه به ساختمان، وزن کلیه شیشه ها توسط همین استراکچر تحمل می شود و هیچ گونه بار اضافی به ساختمان وارد نمی شود.
- در صورت طراحی اصولی ، مقاوم در برابر باد و جلوگیری از انتقال فشار باد به بدنه اصلی ساختمان
- سیستمی کاملا عایق
- زیبا و مدرن
- سرعت اجرایی بالا
- مقرون به صرفه و قیمت تمام شده پایین تر نسبت به سایر نماها
کاربردهای کرتین وال
- زیبایی
- انتقال نور
- حفاظت در مقابل عوامل مختلف
- ملاحظات سازه
اگر بخواهیم کاربردهای این نما را به طور کلی تقسیم بندی کنیم باید چهار دسته زیبایی، انتقال نور، حفاظت در مقابل عوامل مختلف و ملاحظات سازه را در نظر بگیریم. بنابراین در این سه دسته به بررسی کاربردهای کرتین وال خواهیم پرداخت.
- زیبایی: بدون شک یکی از مهمترین علل استفاده از کرتین وال استفاده از زیبایی آن است. کرتین وال قابلیت ترکیب با نماهای مختلف را در سازه ها دارد. با تغییر رنگ شیشه ها و قاب ها می توان دید افقی و عمودی متفاوتی ایجاد کرد. یکی دیگر از کاربردهای زیبایی کرتین وال استفاده از آن در حالت های گوناگون هندسی(مثل منحنی یا هرمی و …) است. در پیاده روها نیز می توان با نصب کرتین وال به صورت عمودی یا افقی( بالای پیاده رو) زیبایی خاصی به نمای شهر بخشید. وجود کرتین وال در سازه ها دید بهتر و زیباتری را نسبت به اطراف ایجاد خواهد کرد. همچنین می توان با داشتن دیوار شیشه ای مناسب بین فضاهای مختلف در سازه دید زیبایی را نسبت به کل محیط فلت ایجاد کرد. این دیوار پارچه ای انواع مختلفی داشته و می توان از این تنوع انواع برای ایجاد سازه هایی منحصر به فرد از نظر معماری استفاده کرد.
-
انتقال نور: رساندن نور به خصوص در طول روز به محیط سازه از اهمیت بسیار زیادی برخوردار است، با کرتین وال یا دیوار پرده ای انتقال نور به بهترین وجه به تمام نقاط سازه صورت گرفته و همچنین می توان با استفاده از شیشه های رفلکس یا رنگی مقدار نور داخل سازه را تنظیم کرد. همچنین سقف سازه می تواند کرتین وال با شیب حداکثر ۲ درجه باشد که در این حالت از نور طبیعی حداکثر استفاده لازم خواهد شد.
-
حفاظت: یکی دیگر از کاربردهای مهم کرتین وال حفاظتی است که در مقابل عوامل مختلف خارجی و داخلی ایجاد خواهد کرد. این دیوار از ورود گرد و غبار، آلودگی های محیطی و صوتی، آب باران به سازه جلوگیری کرده و همچنین در مقابل ورود فیزیکی توسط افراد و یا حیوانات(حشرات) نیز از سازه حفاظت خواهد کرد. همچنین در پیاده رو ها و ایستگاه های وسایل نقلیه عمومی قابلیت حفاظت در مقابل آفتاب و باران را ایجاد کرده و در اتوبان ها نیز به عنوان دیوار عایق صوتی قابل استفاده است. اگر در نمای داخلی از کرتین وال استفاده شود، قابلیت حفاظت از صدا، باعث خواهد شد که صدای جلسات به بیرون اتاق منتقل نشود و همچنین دید کافی برای کنترل محیط کار وجود داشته باشد. از دیگر استفاده های حفاظتی کرتین وال می توان به استفاده در طلا فروشی ها و بانک ها و … اشاره کرد که هم نمای مناسبی را در اختیار خریدار و یا مشتری قرار داده و هم دید عوامل داخل را برای کنترل محیط بیرونی بیشتر می کند و از طرفی با استفاده از شیشه های ضد گلوله و ضربه چند جداره امنیت داخل نیز تضمین می شود. استفاده از کرتین وال باعث حفظ دمای داخلی شده و نیز کاهش مصرف انرژی برای سرمایش و گرمایش محیط را به همراه خواهد داشت. همچنین این سازه غیرباربر در مقابل اشعه فرابنفش مقاومت بسیار خوبی خواهد داشت.
- ملاحظات سازه: استفاده از این شیوه در سازه، بار مرده را به طور چشمگیری کاهش خواهد داد. کرتین وال معمولا در مقابل تکانه های ناشی از باد و زلزله به علت زیر سازی مناسب بسیار مقاوم است. کرتین وال در مقابل آتشسوزی نیز مقاومت بسیار خوبی از خود نشان داده و به دلیل بالا بودن درجه حرارت مورد نیاز برای آتش گرفتن شیشه زمان بیشتری را به آتشنشانان برای کنترل آتشسوزی های وسیع را خواهد داد. از دیگر کاربردهای کرتین وال می توان به قابلیت باز شدن پنجره های به کار رفته در آن به سمت داخل و خارج اشاره کرد.
