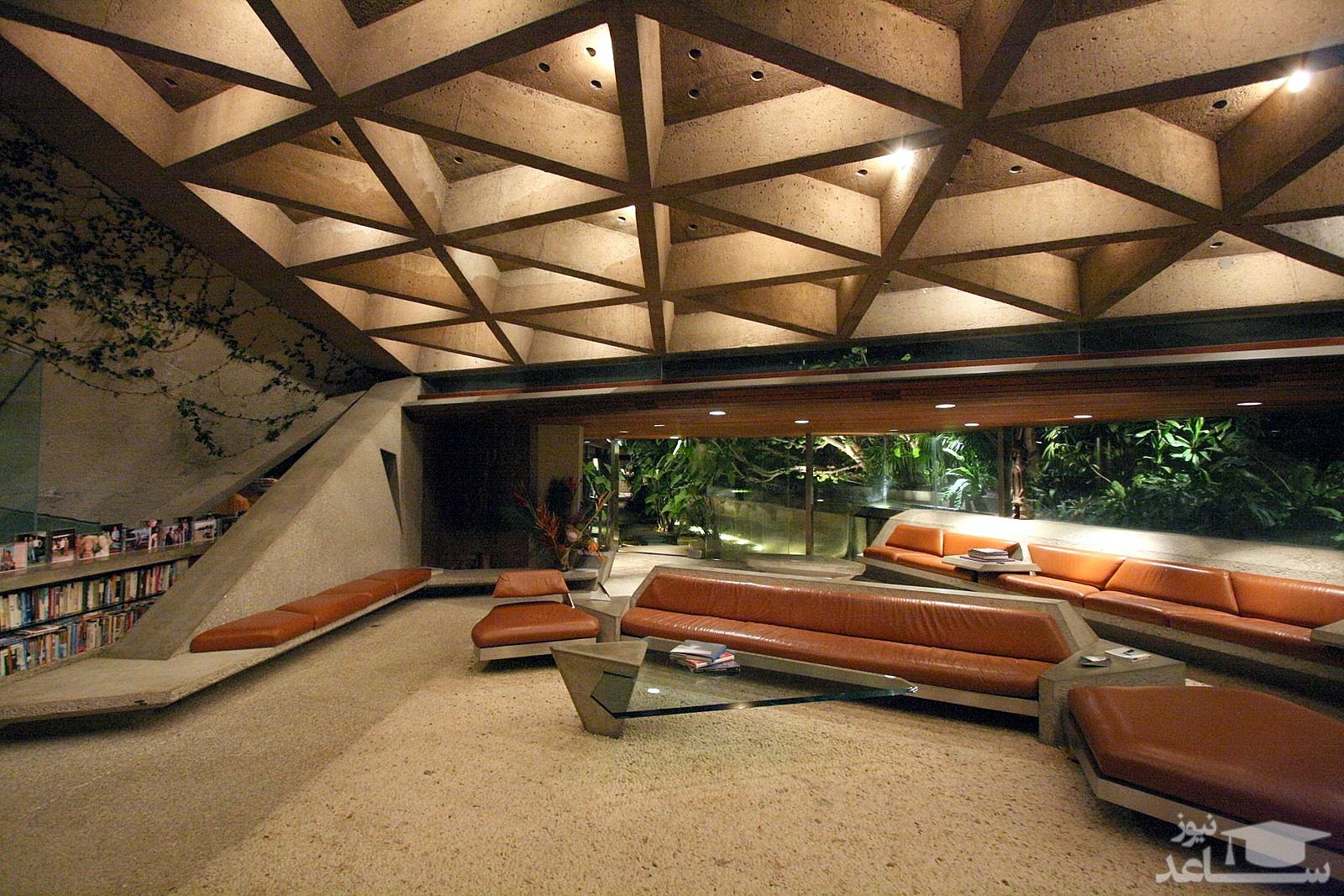

سقف وافل چیست؟

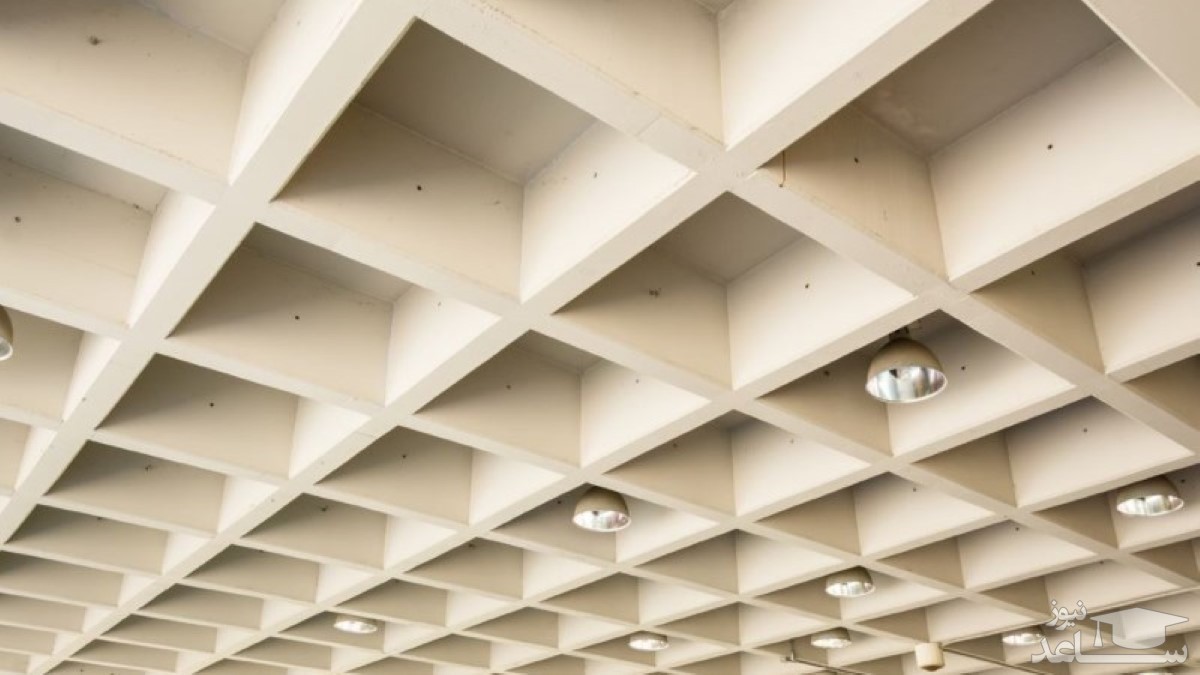

سقف وافل نوعی سقف بتنی سبک است که ظاهری مانند وافل دارد و به آن سقف مشبک هم می گویند. این نوع سقف در سازه های بزرگ و مرتفع (معمولا با ارتفاع بیشتر از ۱۲ متر) کاربرد دارد. میلگرد در این سقف، عضوی جدا ناپذیر است و از این رو اجرای آن بستگی به قیمت میلگرد دارد. ضخامت این سقف ۱۰۰-۸۵ میلی متر و فاصله بین میلگردها در سقف وافل ۱۵۰۰-۶۰۰ میلی متر است. از دیگر عوامل موثر بر قیمت این سقف می توان به ارتفاع هر طبقه و هزینه بتن هم اشاره کرد. نکته مهم در خصوص سقف وافل این است که این نوع سقف تنها در سازه های با اسکلت بتنی مورد استفاده قرار میگیرد. این سقف در کنار سقف عرشه فولادی و سقف تیرچه بلوک یکی از پرکاربردترین انواع سقف بکار رفته در سازه های بتنی هستند. در میان انواع سقف بکار رفته در ساختمان، شرایطی همچون نوع بارگزاری، طراحی و معماری سازه، بودجه و شرایط مالی، ابعاد دهانه ها و زمان مورد نیاز برای اجرای سقف از جمله پارارمترهاییی هستند که تعیین کننده نوع سقف میباشند. در این میان سقف وافل یکی از بهترین گزینه ها برای اجرای سقف در سازه های بتنی است. از طرفی این نوع سقفها در دسته سقف های شبکه ای یا مجوف نیز قرار میگیرند. برای ساخت این نوع سقف عمدتا از قالب های پلاستیکی استفاده میشود. اگر علاقه مند به کسب اطلاع بیشتر در مورد سقف وافل هستید در این مقاله با ما همراه باشید.
اجرای سقف وافل در چه شرایطی بهتر است؟
همانطور که گفته شد، سقف وافل یک سقف مشبک به شکل وافل است. این ساختار شبکه ای سقف همان ویژگی ای است که به ما اجازه میدهد در مقابل سقف های تخت آن را انتخاب کنیم. به طور کلی اجرای سقف با دال تخت برای زمانی که دهانه های بلند وجود دارد، بسیار مشکل است. در چنین شرایطی برای کنترل بهتر وزن و تغییر شکل ها از سقف وال دو طرفه استفاده میشود. سیستم اجرایی و پایه و اساس ساختار شبکه ای نیز به این صورت است که در قسمت هایی از سقف که توخالی است در واقع بار بتن در آنجا کمتر است. بنابراین این مناطق نیاز به حجم کمتری از بتن دارند و این کار باعث میشود وزن سقف کاهش یابد و با اینکار وزن بار مرده سازه کمتر شده و ساختمان بهینه میگردد.
نحوه ایجاد سوراخ های مشبک سقف
برای اینکار از قالب های پلاستیکی مخصوص اینکار استفاده میکنند. این قالب ها ، قالب های سقف وافل آریس نامیده میشود که بعد از زیرسازی اولیه سقف، در فواصل مشخص در کنار یکدیگر چیده میشوند. سپس بعد از آرماتوربندی و بتن ریزی بر روی قالب، که معمولا بین ۷ تا ۲۵ روز زمان میبرد تا سقف بتنی مشبک یا همان وافل کاملا خشک شود، قالب های پلاستیکی از قسمت پایینی خارج میشود و سپس سقف جهت اجرا منتقل میشود.
روش اجرا سقف وافل
اولین مرحله در اجرای سقف وافل زیرسازی است که به وسیله جک، پایه اطمینان و لوله انجام می شود. سپس قالب های وافل را روی زیرسازی قرار می دهند. قالب های وافل از جنس پلاستیک یا پروپیلن هستند. البته گاهی در نوع کامپوزیتی هم تولید می شوند. این قالب ها که در هنگام جدا کردن بتن، نیاز به چرب شدن ندارند، به شکل مستطیل، مربع یا مثلث هستند و به قالب های قابلمه ای هم معروف شده اند. سبکی آن ها باعث شده است که به راحتی حمل شوند. همچنین با تغییر نوع مونتاژشان، می توان سقف را به صورت یک طرفه یا دو طرفه اجرا کرد. اندازه قالب ها به ارتفاع سقف وابسته است. با افزایش ارتفاع سقف، قالب ها کوچک تر و تعداد آن ها بیشتر می شود. در مرحله بعدی آرماتور بندی انجام می شود تا مقاومت سقف افزایش یابد؛ به طوری که میلگردهای بافته شده به وسیله ساپورت های عمودی و افقی، فضای بین قالب ها و روی آن ها را پر کنند. در ابتدا میلگردهای تحتانی و تقویتی، سپس فوقانی و تقویتی و در نهایت میلگردهای سنجاقی در جای خود تعبیه می شوند. بعد از آرماتور بندی، بتن روی سقف پمپاژ می شود و پس از قوام پیدا کردن و سخت شدن (حدود ۲۸ روز)، قالب ها از بتن جدا می شوند. این قالب ها را می توان پس از پاک سازی در محل های دیگر هم استفاده کرد. همچنین در صورتی که مورد استفاده قرار نگیرند، می توان آن ها را بازیافت کرد.
مزایای سقف وافل چیست؟
سقفف وافل مزایای زیادی دارد که قصد داریم در این بخش در مورد آن ها کمی صحبت کنیم. از جمله مزایای سقف وافل این است که سبک است، در نتیجه بار مرده کمتری را به ساختمان وارد می کنید و این باعث کاهش ریسک اتفاقات پس از حوادث طبیعی همچون ریزش و… می شود. بنابراین می توان نتیجه گرفت که ساختمان های ساخته شده با سقف های سبک، من جمله سقف واقل، دارای سطح ایمنی بالاتری نسبت به سایر روش ها هستند. به علاوه با کمتر وارد شدن بار مرده به سازه، نیاز به مصالحی همچون بتن و میلگرد کمتر می شود که این نیز می تواند برای شما صرفه اقتصادی به دنبال داشته باشد. وقتی که حجم استفاده از بتن و میلگرد کمتر باشد، می توان از قالب های سبک تر در پروژه استفاده نمود. سقف وافل یکی از معدود روش هایی است که امکان مدلسازی دقیق آن، قبل از اجرا در در نرم افزار وجود دارد. سایر روش های اجرایی را نمی توان به طور دقیق، در نرم افزارهای مربوطه شبیه سازی کرد در حالیکه این امکان برای سقف وافل شدنی است و مهندسین می توانند به صورت دقیق آن را مدلسازی نمایند. به دلیل طراحی دقیق آن، از استفاده بی مورد و غیرضروری بخش زیادی بتن و میلگرد جلوگیری می شود که این مورد را نیز می توان صرفه اقتصادی در نظر گرفت. به علاوه سقف وافل دارای نمای بسیار زیبایی است و می توان از آن به عنوان یک دکوراسیون بهره برد و افرادی که به دکوراسیون سازه ها اهمیت بالایی می دهند می توانند از این شیوه سقف گذاری استفاده نمایند. هر چند که اجرای سقف وافل مزایای بیشتر و گسترده تری دارد اما شمرده آن ها باعث دور شدن ما از بحث های مهم تر می شود و نتیجتا بیش از این به بخش مزایای سقف وافل نمی پردازیم.
معایب سقف وافل
هر چیزی علاوه بر مزایا، معایبی نیز دارد که سقف وافل نیز از آن مستثنا نیست و در این بخش به چند مورد از معایب سقف وافل می پردازیم. قبل از هر چیز یکی از مهم ترین معایب سقف وافل این است که نمی توان آن را بر روی سازه های کوچک اجرا کرد، چون به صرفه نیست و استفاده از آن فقط برای ساختمان های بزرگ اقتصادی است. یکی دیگر از معایب سقف وافل این است که اجرای آن نیازمند متخصصین و کارگران حرفه ای است و هر کسی قادر به انجام آن نیست. در صورتیکه سقف به خوبی اجرا نشود می تواند حوادثی را رقم بزند، پس باید حتما از پرسنل حرفه ای در عملیات اجرایی استفاده شود. قالب سقف وافل از سایر قالب ها گران تر است. به دلیل سبک بودن سقف وافل استفاده از آن در مناطق بادخیز و طوفانی توصیه نمی شود.
کاربرد سقف مشبک
- کتابخانه ها
- آمفی تئاترها
- سوله های صنعتی
- رستوران ها
- تالارها
- بیمارستان ها
- فرودگاه ها
- ایستگاه های مترو
- استخرهای سرپوشیده
- مراکز تجاری
تفاوت سقف وافل یک طرفه و دو طرفه
وافل یک طرفه در واقع تیرچه یک طرفه با قالب پلاستیکی است. اما وافل دو طرفه بار را به صورت دو طرفه انتقال می دهد. یعنی بار به تمام تیرهای اطراف هر مستطیل یا مربع منتقل می شود. انتخاب نوع سقف وافل به نحوه تیر ریزی، آرایش ستون ها و طول دهانه بستگی دارد. وافل دو طرفه اغلب در دهانه های بلند اجرا می شود.
برای اجرای سقف وافل چقدر باید هزینه کنیم؟
هزینه سقف وافل به عوامل گوناگونی بستگی دارد. نوع قالب، وزن قالب، کیفیت مواد اولیه قالب از مهمترین عوامل در قیمت قالب وافل می باشد. بعد از خرید قالب وافل نوبت به برآورد هزینه اجرای سقف وافل می رسد. تعداد سقف ها، طراحی سقف وافل، تجهیزات زیر سازی قالب چینی وافل، میلگرد گذاری و آرماتور بندی آن، روی قیمت نهایی سقف وافل بسیار تاثیر گذار است. بنابراین به طور کلی هزینه های مربوط به سقف وافل به دو دسته خرید قالب وافل و اجرای سقف وافل تقسیم بندی می شوند.
