علائم و نشانه های خرابی رله دوبل خودرو

  چهارشنبه، 18 تیر 1399   زمان مطالعه 2 دقیقه
علائم و نشانه های خرابی رله دوبل خودرو
از جمله اولین نشانه های خرابی رله دوبل، عدم روشن نشدن خودرو می باشد. اگر خودروی شما پس از استارت زدن روشن نمی شود، ممکن است این قطعه دچار مشکل شده باشد.

به گزارش سایت خبری ساعد نیوز ، رله دوبل وظیفه تامین برق مثبت ۱۲ ولت را برای قطعات سیستم انژکتوری بر عهده دارد. این قطعه مانند جعبه تقسیم برق عمل کرده و برق مثبت قطعات سیستم انژکتوری را تامین میکند.

این قطعه برق مثبت قطعات زیر را تامین میکند:
پمپ بنزین، سنسور اکسیژن، سنسور کیلومتر، سوزنهای انژکتور، کویل دوبل، شیربرقی کنیستر، ایسیو

ساختار

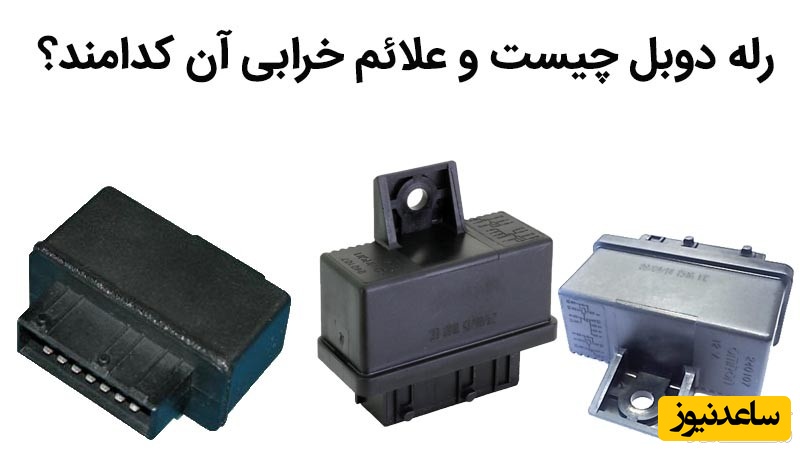

رله دوبل همانطور که از اسم آن پیداست از دو عدد رله تشکیل شده است.

رله داراي يك كانكتور غالباً ۱۵ پایه بوده و شامل دو عدد رله مجزا مي باشد كه وظيفه آن ارسال ولتاژ مورد نياز اجزاء مختلف سيستم سوخت رساني و همچنين تغذيه ECU موتور از طريق باطري مي باشد.

هر کدام از رله ها از یک سیم پیچ با هسته مغناطیسی و یک کنتاکت تشکیل شده است.با قطع و وصل جریان ضعیف برق به رله کنتاکت ها بدلیل خاصیت مغناطیسی وصل یا قطع می شوند و به این ترتیب می توان فرمان اتصال برق قوی را با اتصال برق ضعیف به رله صادر کرد.اگر قرار بود سیم کشی ها مستقیم باشند و از رله استفاده نشود هم طول و وزن دسته سیم ها زیاد می شد هم باعث داغ شدن سیم های حاوی جریان آمپر بالا برق می گشت.

رله دوبل خودرو در کجاست؟

یکی از سوالاتی که ممکن است بسیاری از رانندگان خودرو داشته باشند، این است که مکان قرارگیری رله دوبل در خودروهای مختلف در کجاست؟ معمولا در خودروی پژو ۴۰۵ و سمند این رله در قسمت نزدیکی رادیاتور خودرو و در سمت راننده قرار دارد. در خودروی ۲۰۶ این رله در محفظه BM34 قرار دارد. در پراید، این قطعه در کنار باتری خودرو قرار گرفته است و در سایر خودروها، این رله معمولا در محفظه ECU قرار دارد.

علائم خرابی رله دوبل

  • از جمله اولین نشانه های خرابی رله دوبل، عدم روشن شدن خودرو می باشد. اگر خودروی شما پس از استارت زدن روشن نمی شود، ممکن است رله دوبل آن دچار مشکل شده باشد.
  • اگر پس از باز کردن سوئیچ، چراغ چک خودرو روشن نشود، می تواند نشانه ای بر خرابی رله دوبل باشد.
  • هنگام باز کردن سوئیچ، برای دو الی سه ثانیه صدای آغاز به کار پمپ بنزین شنیده می شود. اگر این صدا پس از باز کردن سوئیچ شنیده نشود، می تواند دلیل بر خرابی رله باشد.
  • پس از باز کردن سوئیچ، صدای تیک ماننده خفیفی از خودرو شنیده خواهد شد که در صورت خرابی رله، این صدا شنیده نمی شود.
