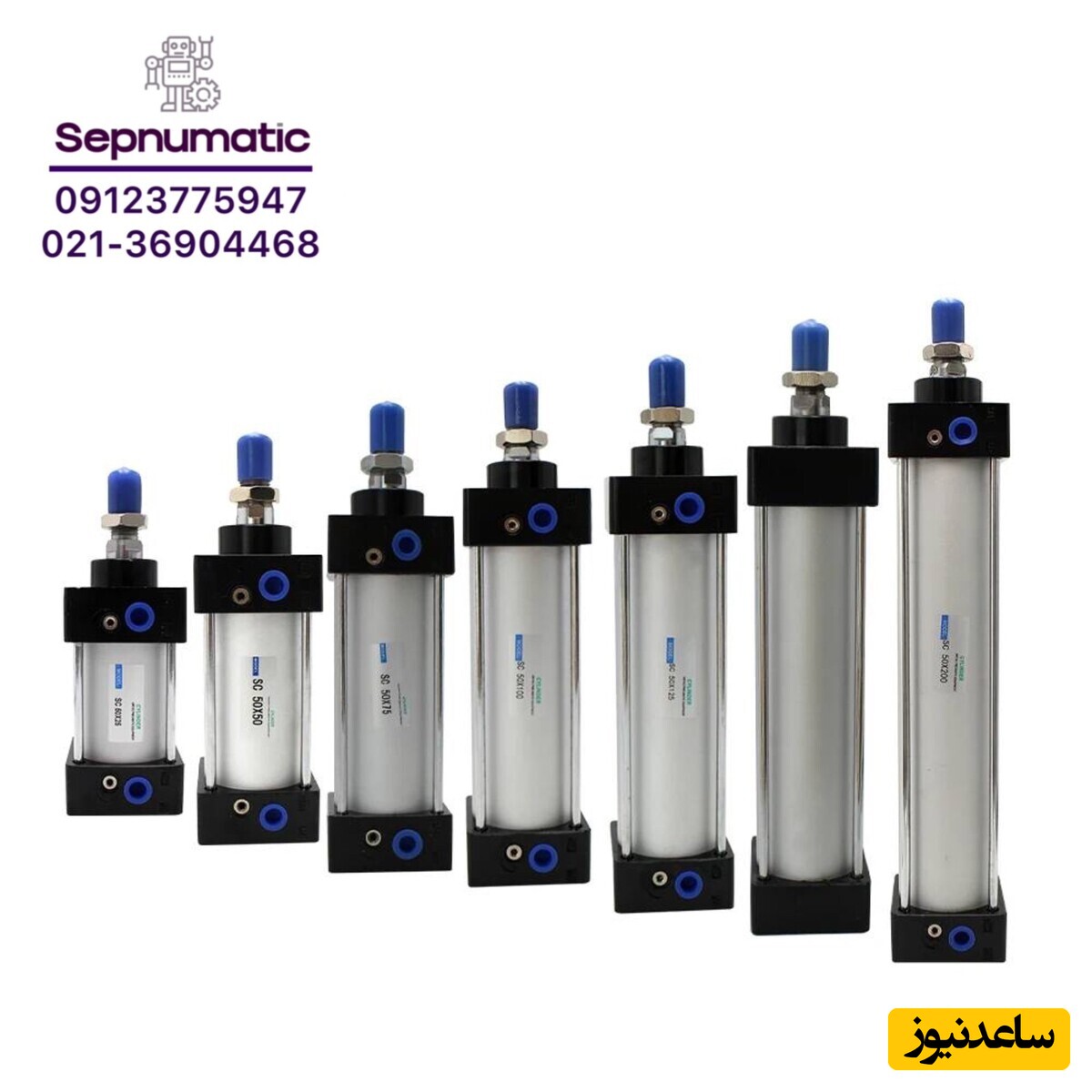

فروش جک چهار میل پنوماتیک Sc

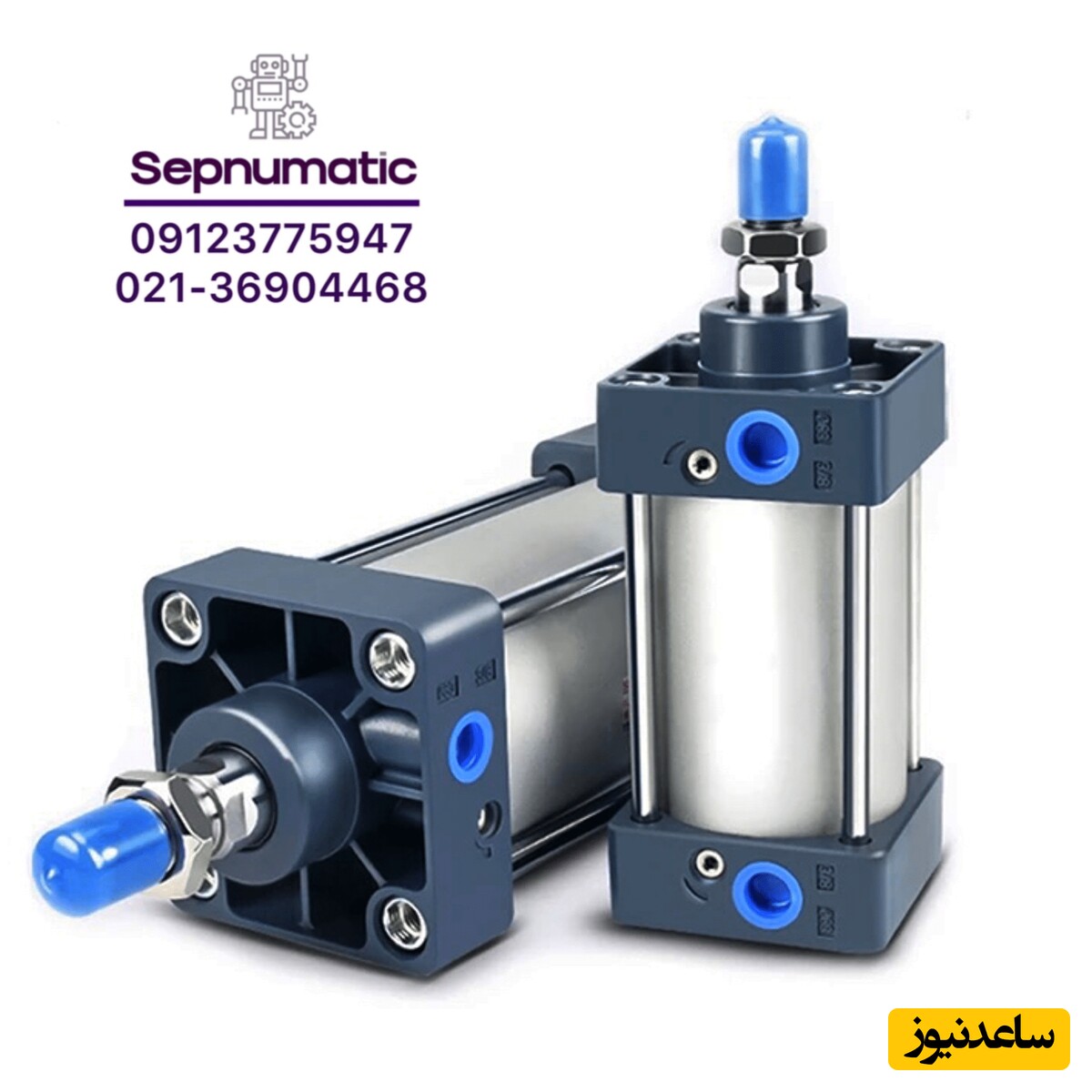

توضیحات کلی درباره جک چهارمیل پنوماتیک sc کارایی و عملکرد:

جک چهارمیل پنوماتیک sc، ابزاری حیاتی در صنایع مختلف می‌باشد که به کاربردهای گوناگونی از جمله تراز کردن، حرکت دادن، و فشار دادن در مکانیزم‌ها و سیستم‌های مختلف مورد استفاده قرار می‌گیرند.

جک پنوماتیک چهار میل با ویژگی‌های فنی خاص، اندازه‌های دقیق، و کیفیت بالا به عنوان یکی از ابزارهای اساسی در صنعت معرفی می‌شود.

ادامه توضیحات جک چهارمیل پنوماتیک sc:

همانطور که می دانید جک چهارمیل پنوماتیک sc یا همان سیلندر چهار میل پنوماتیک دسته ای از عملگر های پنوماتیک هستند.

این جک ها به منظور جابه جایی و انتقال خطی مورد استفاده قرار می گیرند.

پارامتر های مهم برای انتخاب جک پنوماتیک مشخص کردن طول کورس و قطر پیستون جک است.

لازم به یادآوری است که فاصله بین نقطه حرکت اولیه تا آخرین نقطه ای که میله پیستون یا شفت سیلندر طی می کند، طول کورس نام دارد

و با واحد میلی متر معین می شود.

انواع جک چهارمیل پنوماتیک sc:

در واقع جک پنوماتیک چهار میل SC یک نوع است و در انواع مختلف و با ویژگی‌های متنوعی تولید می‌شود. در ادامه به برخی از انواع اصلی این جک‌ها اشاره خواهیم کرد:

• در جک چهارمیل استاندارد: این نوع جک پنوماتیک مطابق با استانداردهای صنعتی تولید می‌شود. آنها در اندازه‌ها و ابعاد مختلفی در دسترس بوده و برای کاربردهای عمومی در صنایع مختلف مناسب است.

• جک پنوماتیک SC مگنتی: این نوع جک دارای مگنت‌های نصب شونده هستند.(با کمک مگنت نصب می‌شود)

• جک پنوماتیک SC با ترمز: این نوع جک دارای سیستم ترمز است؛ که می‌تواند حرکت جک را کنترل و متوقف کند. این ویژگی در کاربردهایی که نیاز به کنترل دقیق حرکت و توقف دارد، بسیار کارآمد است.

• جک چهارمیل پنوماتیک sc با سرعت گیر: برخی از مدل‌های جک پنوماتیک SC دارای سیستم‌های سرعت گیر هستند. این ویژگی به کنترل سرعت حرکت جک کمک می‌کند. از این نوع جک زمانی استفاده می‌شود که نیاز به تنظیم سرعت حرکت داریم.

• جک چهارمیل دو طرفه: این نوع جک پنوماتیک می‌تواند به دو جهت حرکت کند. از این جک زمانی که لازم است در دو جهت حرکت کنیم استفاده می‌شود.

جک‌های پنوماتیک انواع دیگری مانند و … نیز دارند. که می‌توانید بر اساس نیاز خود آنها را خریداری کنید.

کاربرد جک پنوماتیک 4 میل:

جک چهارمیل پنوماتیک SC به عنوان یک تجهیز صنعتی با قابلیت ایجاد حرکت خطی با استفاده از نیروی هوا، در صنایع مختلف کاربرد دارند. در ادامه به برخی از این صنایع اشاره خواهیم کرد:

• صنایع خودروسازی: جک‌های پنوماتیک SC در خط تولید خودرو برای تنظیم و حرکت اجزای مختلف مورد استفاده قرار می‌گیرد. این اجزا ممکن است شامل درب‌، سقف‌، شیشه‌ و … باشد.

• صنایع کارگاهی و تولید دستی: در کارگاه‌های کوچک و تولیدات دستی، از جک‌های پنوماتیک SC به عنوان ابزار کمکی برای تغییر ارتفاع یا تنظیم قطعات استفاده می‌شود.

قیمت سیلندر چهار میل پنوماتیک sc:

قیمت جک چهارمیل پنوماتیک sc نقش مهمی در انتخاب مشتری دارد. همه‌ی ما دوست‌داریم محصولی خریداری کنیم که دارای قیمت مناسب باشد. البته باید بگوییم: در هنگام خرید بهتر است کالایی را انتخاب کنید که بین قیمت و کیفیت محصول تناسب برقرار باشد. یک محصول ارزان قطعا دارای کیفیت پایینی است.

تعریف جک چهارمیل پنوماتیک sc:

از جک چهار میل پنوماتیک sc از فشار یک گاز برای انجام کار بخصوص کار خطی استفاده می کند.

کلمه پنوماتیک از یونانی آمده و به هوا اطلاق می شود که کمترین قیمت و رایج ترین نوع گاز مورد استفاده در سیلندرهای پنوماتیک است.

هوا را می توان به راحتی وارد کرد و برای پر کردن سیستم های پنوماتیک، فشرده شده و همان خطر سایر گاز ها را ایجاد نمی کند.

در عوض ممکن است از برخی گاز های بی اثر استفاده شود.

خود سیلندر چهار میل یا جک شامل محفظه ای برای ورود هوای فشرده , مسیری برای خروج از آن , پیستونی که بیشتر کارها را انجام می دهد و نوعی از سیستم عمل که پیستون بخشی از آن است.

چندین نوع سیستم مختلف عمل برای سیلندر یا جک پنوماتیک وجود دارد و هر یک نوع نیرویی کمی متفاوت دارند.

اولین و ساده ترین نسخه سیلندر (جک) تک کاره یا تک حالته است که در آن یک سیستم پیستون محور هوای فشرده را از طریق یک دریچه برقی وارد قسمت پشت پیستون می کند.

این هوای کاملا فشرده ساده ترین راه برای خروج را جستجو می کند و مقدار زیادی نیرو را برروی پیستون وارد می کند.

مساحت سطح پیستون یا اندازه خمش مستقیما تاثیر می گذارد تا هوا چگونه بتواند پیستون را فشار دهد. هر چه اندازه ورود هوا بزرگ تر باشد هوا به راحتی آن را جابجا می کند.

با بیرون راندن پیستون هوا از طریق دریچه های فرار که به دقت موقعیت بیشتری در سیلندر دارند خارج می شود. پیستون به طور طبیعی با فنر برگشت در جای خود قرار می گیرد.

در نوع دیگر جک پنوماتیک دو حالته است که یک راه برای ورود هوا و یک راه برای خروج هوا در بالا و پایین سیلندر قرار دارد که به وسیله آن جک باز و بسته می شود.

کنترل ورود و خروج هوا نیز توسط یک شیر برقی پنوماتیک انجام می شود.

به طور کلی جک یا سیلندر پنوماتیک برای تولید نیرو که با استفاده از هوای فشرده که در کمپرسورهای هوا تولید می شود را به نیرو خطی تبدیل می کند.

عملکرد جک چهارمیل پنوماتیک sc:

روند کلی حرکت خطی در سیلندر پنوماتیک چهار میل به این شکل است که هر جک پنوماتیک دو پورت دارد:

1- پورت ورودی

2-پورت خروجی

هوای فشرده از پورت ورودی جک وارد شده و در پشت سیلندر جمع می شود.

در نهایت بافشار خود منجر به حرکت صفحه ای شده که شفت جک به آن متصل شده است .

سیلندر چهار میل پنوماتیک که اغلب با نام سیلندر پنوماتیک نیز بکار گرفته می شود.

یکی از مهمترین اجزا در صنعت پنوماتیک جک میباشد.

نیروی محرک آن باد میباشد، که از طریق کمپرسور باد تامین میگردد.

اجزای سیلندر پنوماتیک چهارمیل:

سیلندر پنوماتیک چهار میل یا جک چهارمیل پنوماتیک sc متشکل از قطعات مختلفی است که در ذیل این مقاله؛ به معرفی و بررسی آن‌ها به صورت تیتروار و مختصر می‌پردازیم:

1- پیستون مگنتی:

قطعه اصلی در سیلندر چهارمیل پنوماتیک sc است که یک ردیف مگنت بر روی آن قرار دارد.

3- واشرهای پلی اورتان:

محل نصب این واشرها در پایان کورس پیستون است و وظیفه ایجاد برخورد نرم و بی‌صدا را در جک چهار میل بر عهده دارند.

4- لوازم آب‌بندی:

5- درپوش‌های ابتدایی و انتهایی:

جنس این درپوش‌های جک چهارمیل پنوماتیک sc، از آلومینیوم است و دارای سطح صافی هستند تا امکان جمع شدن آب و کثیفی در آن‌ها کمتر گردد؛ ضمنا امکان تمیز کردن جک را تسهیل می‌کنند.

6- مهره‌های درپوش:

7- شفت پیستون فولادی:

این شفت از فولاد کروم کاری شده ضد زنگ ساخته شده است.

8- مهره شفت پیستون:

مهره قرار گرفته بر روی شفت پیستون است که از جنس مشابه با آن ساخته می‌شود و عموما از فولاد ضد زنگ است.

9- میله‌های جانبی:

این میله‌های جانبی به نام Tie rod هم نامیده می‌شوند که اساس نام‌گذاری و جک چهار میل پنوماتیک sc هستند.

10- ضربه‌گیرهای داخلی:

این دسته از ضربه‌گیرهای داخلی به منظور جلوگیری از برخورد سریع و محکم پیستون به بدنه سیلندر؛ در انتهای کورس قرار گرفته‌اند.

نحوه عملکرد جک چهارمیل پنوماتیک sc:

معمولا جک پنوماتیک چهار میل با استفاده از ساختار سیلندر پیستونی کار می‌کند و در دو نوع یک طرفه و دو طرفه تولید می‌شود.

جک چهارمیل پنوماتیک sc یک طرفه، در یک سر پیستون قرار می‌گیرد. این جک به وسیله دیگری مثل فنر متصل است و پیستون را به سمت دیگر هدایت می‌کند و در نهایت حرکت ایجاد می‌شود.

جک چهارمیل پنوماتیک sc دوطرفه، در دو طرف پیستون قرار می‌گیرند. از یکی از جک‌ها برای وارد کردن نیرو و حرکت و هدایت پیستون و از دیگری برای برگشت و ضربه استفاده می‌شود.

برخی از مشخصه های سیلندر چهار میل پنوماتیک:

سیلندر چهار میل پنوماتیک مانند دیگر جک‌های پنوماتیک با مشخصه‌هایی شناخته می‌شود مانند:

• کورس

پیستون هر سیلندر پنوماتیک، دارای مقداری به نام کورس است. این مشخصه میزان جابه‌جایی تجهیزات متصل به جک چهارمیل پنوماتیک sc دوطرفه را نشان می‌دهد. این فاصله را به میلیمتر بیان می‌کنند.

• قطر میل پیستون

قطر میل پیستون یکی از مشخصه‌هایی است که هنگام انتخاب هر نوع سیلندر پنوماتیک باید به آن توجه کنید. میزان این قطر روی کارکرد جک چهار میل پنوماتیک در حرکت‌های طولانی تاثیرگذار است، تا این حرکت‌ها باعث خم شدن و شکستگی نشوند.

برای همین قطر میل پیستون را بیشتر در نظر می‌گیرند. میزان این قطر تعیین‌کننده میزان طول کورس و قدرت سیلندر پنوماتیک چهار میل است. در سیلندرهای پنوماتیک با طول زیاد مانند جک چهارمیل پنوماتیک sc، این مشخصه از اهمیت زیادی برخوردار است.

• مقدار ضربه‌گیری

کارکرد جک چهارمیل پنوماتیک sc و دیگر جک‌های پنوماتیک، حرکت در یک مسیر ابتدایی و انتهایی نیست. هر بار که عملیات جابه‌جایی در پیستون انجام می‌شو، ضربه‌هایی ناشی از جابه‌جایی به پیستون وارد می‌شود. برای جلوگیری از این تخریب، در ابتدا و انتهای کورس، از درپوش‌های ضربه‌گیر قرار می‌گیرد.

جک چهارمیل پنوماتیک sc چگونه کار می‌کند؟

اساس عملکرد جک چهارمیل پنوماتیک sc بر اساس فشار هوا است؛ به گونه‌ای که جک پنوماتیک 4 میل نیز بر اساس همین اصل کار می‌کند.

این هوای پر فشار و نیروی حاصل از آن؛ ضامن ایجاد یک سلسله از کارهای کنترلی در دستگاه‌های مختلف است که به صورت مرتب اتفاق می‌افتد.

ساختار جک چهارمیل پنوماتیک sc:

ساختار جک چهارمیل پنوماتیک sc از یک الگوی ساده و آشنا برای هر کسی تبعیت می ‌کند.

یک استوانه محکم فلزی که با عنوان سیلندر شناخته می ‌شود و میله ‌ای همراه با دیسکی که کاملاً نسبت به جداره های داخلی سیلندر آب بندی شده است، با عنوان پیستون در آن به حرکت درآمده و خروجی این حرکت، توانایی جا به جایی اشیا گوناگون را دارد.

در بدنه سیلندر، دو درگاه ورودی هوا تعبیه شده است؛ دقت کنید که این دو درگاه هر دو حکم معبر های ورود و خروج هوا را دارند و از داخل فضای پیستون نسبت به یکدیگر کاملا ایزوله هستند.

پکینگ های مورد استفاده در جک چهارمیل پنوماتیک sc:

پکینگ‌ ها که عموماً در جک‌ های هیدرولیک و پنوماتیک کاربرد بیشتری دارند، قطعاتی هستند که در رده سیل‌ های متحرک و قطعات آب‌‌ بند طبقه‌بندی شده،

و در صنعت لاستیک‌ سازی برای آب‌ بندی و درز بندی شفت و پیستون پمپ‌ها و جلوگیری از نشت مایعات (مایعات سمی)، جامدات

و گازهای خطرناک و نشت آلاینده‌ها و مواد منفجره به قسمت اصلی دستگاه به‌کار می‌روند.

وجود پکینگ‌ برای پمپ هیدرولیک و جک چهارمیل پنوماتیک sc ضروری است؛

زیرا عموماً در بخش‌ هایی از پمپ، قضیه نشت‌ کردن یا وارد شدن هوا وجود دارد که با انتخاب یک پکینگ مناسب، می‌توان از سیال درون پمپ محافظت کرده و مانع از ورود هوا به درون پمپ شد.

سیلندر پنوماتیک چهارمیل:

جک پنوماتیک چهار میل از دسته سیلندرهای پنوماتیک است که در کلیه امور ساده تا پیچیده صنعتی مورد استفاده قرار می‌گیرد.

این سیلندرهای پنوماتیک؛ دستگاه‌های مکانیکی هستند که به وسیله گاز فشرده یا هوای فشرده کار می‌کنند و برای ایجاد حرکت خطی به صورت رفت و برگشت استفاده می‌شوند.

برند های تولید کننده جک چهارمیل پنوماتیک sc:

تعداد زیادی برند در سراسر جهان جک‌ پنوماتیک چهار میل را تولید و عرضه می‌کنند. اما در زیر، به برخی از برندهای برتر و بهترین آنها اشاره خواهیم کرد:

1. شرکت SMC

2. شرکت فستو (FESTO)

3. مایندمن (Mindman)

این سه برند از برندهای برتر ساخته‌کننده این نوع ابزارها هستند و با کیفیت بالا و عملکرد قابل اعتماد شناخته می‌شوند.

خرید جک چهارمیل پنوماتیک sc:

برای خرید و استعلام قیمت جک چهارمیل پنوماتیک sc با کارشناسان فروشگاه سپنوماتیک تماس بگیرید.
