در این مقاله، با نگاهی فنی اما کاربردی، بررسی میکنیم که چگونه انتخاب درست رول بولت صنعتی، رول پلاک مهندسی و پیچ خودکار فلزی میتواند تحول واقعی در تولید ایجاد کند. اگر درگیر چالشهای لرزش، توقف خط یا هزینههای نگهداری هستید، این راهنما برای شماست.
وقتی درباره تحول صنعتی صحبت میکنیم، اغلب ذهنها به سمت رباتیک، هوش مصنوعی یا اتوماسیون پیشرفته میرود. اما حقیقت این است که بدون یک زیرساخت اتصال مهندسیشده، حتی پیشرفتهترین رباتها هم روی پایهای ناپایدار کار خواهند کرد.
اتصالات پیشرفته به آن دسته از پیچها، انکرها و سیستمهای مهاربندی گفته میشود که بر اساس استانداردهای مشخص مکانیکی طراحی، تولید و تست میشوند. این اتصالات دارای گواهی متریال، کلاس مقاومتی مشخص (مانند 8.8، 10.9 یا 12.9) و رفتار پیشبینیپذیر تحت بارهای کششی و برشی هستند.

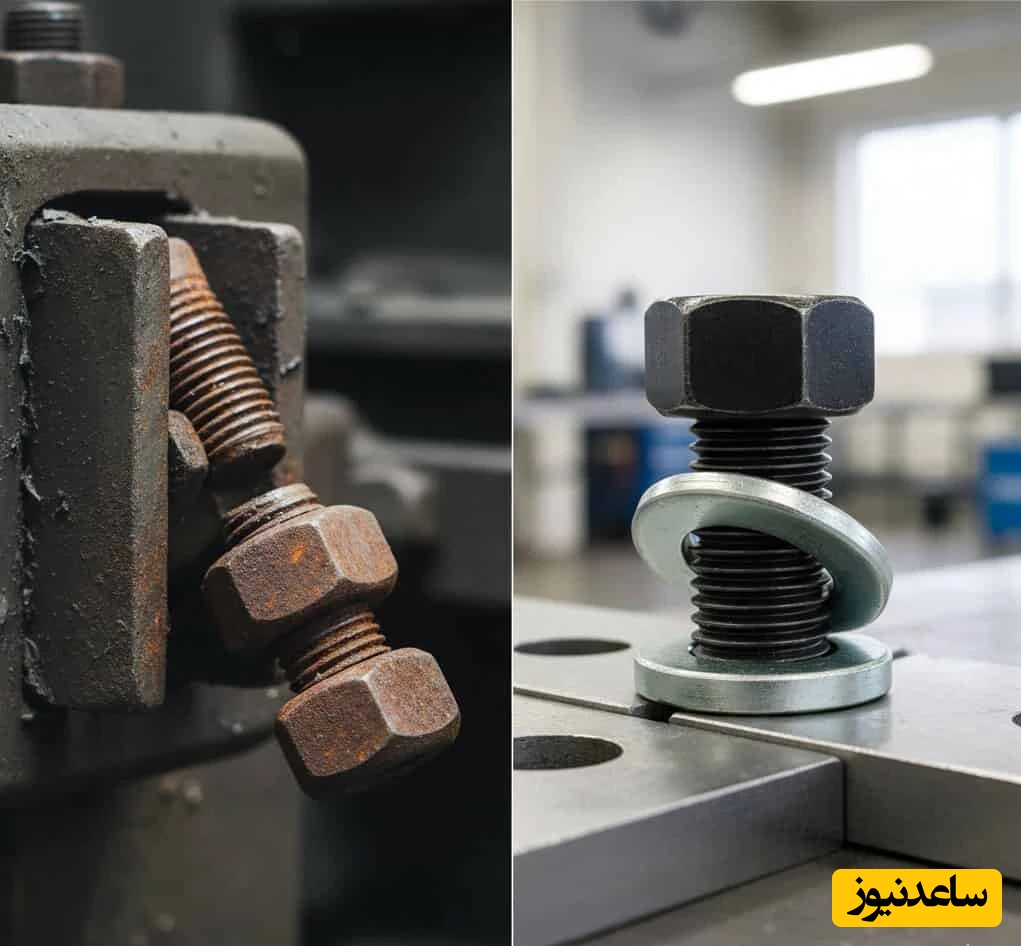

در مقابل، اتصالات سنتی معمولاً فاقد شناسنامه فنی دقیقاند. ممکن است از نظر ظاهری تفاوتی با نمونههای استاندارد نداشته باشند، اما در شرایط بارگذاری دینامیکی عملکرد کاملاً متفاوتی نشان میدهند.
بهعنوان نمونه، در یک پروژه نصب دستگاه پرس 400 تنی، استفاده از پیچهای بدون گرید مشخص باعث کاهش پیشتنیدگی پس از چند هفته کارکرد شد. نتیجه آن لرزش تدریجی و افزایش صدای غیرعادی دستگاه بود. با جایگزینی پیچها با کلاس 10.9 مطابق الزامات ISO 898-1، مشکل بهطور کامل برطرف شد.
جدول زیر مقایسهای کاربردی بین این دو گروه ارائه میدهد:
شاخص فنی | اتصالات سنتی | اتصالات پیشرفته |
مقاومت کششی | متغیر و نامشخص | تعریفشده و تستشده |
رفتار در لرزش | احتمال شلشدن بالا | مقاوم به خستگی |
قابلیت پیشبینی | پایین | بالا |
طول عمر | کوتاهتر | بلندمدت |
هزینه چرخه عمر | بیشتر | کمتر |
در عمل، تفاوت اصلی در «قابلیت اطمینان» است؛ موضوعی که در خطوط تولید پیوسته حیاتی است.
استانداردهای صنعتی صرفاً اسناد تئوریک نیستند؛ بلکه نتیجه دههها آزمایش، شکست و اصلاحاند. سازمانهایی مانند ASTM International و DIN روشهای دقیق آزمون کشش، برش، سختی و مقاومت به خوردگی را تعریف کردهاند.
برای مثال، کلاس مقاومتی 10.9 طبق استاندارد ISO حداقل استحکام کششی حدود 1000 مگاپاسکال را تضمین میکند. این عدد در محاسبات طراحی پایه ماشینآلات نقش تعیینکننده دارد.
نکات کلیدی که استانداردها پوشش میدهند:
ترکیب شیمیایی فولاد
حداقل تنش تسلیم
تست گشتاور شکست
مقاومت به خستگی در بارهای سیکلی
کنترل ابعادی رزوهها
در یکی از خطوط مونتاژ رباتیک که بررسی شد، استفاده از پیچهای خارج از استاندارد باعث شد گشتاور سفتکاری واقعی با مقدار محاسباتی اختلاف داشته باشد. این اختلاف کوچک، در طول زمان به کاهش پایداری سازه انجامید. استاندارد یعنی حذف همین عدمقطعیتها.
در محیطهای صنعتی، لرزش دشمن خاموش اتصالات است. وقتی پیچها بهدرستی پیشبارگذاری نشده باشند یا کلاس مقاومتی کافی نداشته باشند، تحت بار دینامیکی بهتدریج شل میشوند.
مطالعات حوزه نگهداری پیشگیرانه نشان میدهد که درصد قابلتوجهی از خرابیهای یاتاقانها و کوپلینگها، ریشه در عدمتراز ناشی از اتصالات ضعیف دارد. یعنی مشکل از جایی شروع میشود که شاید اصلاً دیده نشود.
در یکی از پروژههای بازطراحی خط مونتاژ قطعات فلزی، تنها با جایگزینی پیچ و مهره صنعتی گرید 10.9 و اعمال گشتاور کنترلشده با ترکمتر کالیبره، نرخ توقف اضطراری حدود 18٪ کاهش یافت. این عدد برای مدیر تولید، بسیار ملموستر از هر نمودار تئوریکی است.
وقتی صحبت از نصب تجهیزات سنگین روی فونداسیون بتنی میشود، رول بولت صنعتی نقش محوری پیدا میکند. بدون مهار صحیح، حتی دقیقترین دستگاه CNC نیز در برابر ارتعاش آسیبپذیر خواهد بود.
رول بولت یا انکر مکانیکی با مکانیزم انبساطی خود در داخل بتن قفل میشود. پس از قرارگیری در سوراخ استاندارد، با اعمال گشتاور مشخص، مخروط انتهایی باعث بازشدن پوسته فلزی شده و به دیواره بتن فشار وارد میکند. این فشار جانبی اصطکاک بالایی ایجاد میکند که نیروی کششی را تحمل میکند.
مراحل نصب اصولی شامل موارد زیر است:
سوراخکاری دقیق با قطر و عمق استاندارد
تمیزکاری کامل گردوغبار بتن با دمنده یا برس مخصوص
قرارگیری صحیح رول بولت بدون لقی
اعمال گشتاور مطابق دیتاشیت سازنده
کوچکترین خطا در تمیزکاری سوراخ میتواند ظرفیت باربری را تا حد قابلتوجهی کاهش دهد. در یک پروژه نصب دستگاه تزریق پلاستیک، تنها به دلیل باقیماندن گرد بتن در سوراخ، بخشی از انکرها به ظرفیت طراحی نرسیدند. اصلاح همین موضوع، لرزش دستگاه را بهطور محسوسی کاهش داد.
بر اساس دستورالعملهای ASTM International، انتخاب قطر و عمق مهار باید بر اساس بار طراحی و مقاومت فشاری بتن انجام شود. این موضوع نشان میدهد که رول بولت صرفاً یک قطعه فلزی ساده نیست؛ بلکه بخشی از طراحی سازهای ماشینآلات است.
در خطوط مونتاژ مدرن، زمان هر سیکل تولید مستقیماً با سودآوری مرتبط است. پیچ خودکار آهنی با ایجاد رزوه همزمان با نصب، نیاز به عملیات قلاویزکاری جداگانه را حذف میکند.
پیچ خودکار به دلیل طراحی خاص رزوه و نوک تیز، هنگام ورود به قطعه، رزوه مکمل را شکل میدهد. این ویژگی باعث میشود فرآیند مونتاژ سریعتر و سادهتر شود.
در مقابل، پیچهای معمولی نیازمند رزوهکاری قبلی هستند. این مرحله اضافی، هم زمانبر است و هم احتمال خطای هممحوری را افزایش میدهد.
مقایسه کاربردی:
معیار | پیچ معمولی | پیچ خودکار |
نیاز به قلاویزکاری | دارد | ندارد |
زمان نصب | بیشتر | کمتر |
هزینه ابزار جانبی | بالاتر | پایینتر |
مناسب خطوط رباتیک | محدود | بسیار مناسب |
نرخ خطای نصب | بیشتر | کمتر |
در یک خط تولید لوازم خانگی، جایگزینی پیچهای معمولی با پیچ خودکار باعث کاهش حدود 25٪ در زمان مونتاژ شد. این کاهش زمان در مقیاس تولید انبوه، به صرفهجویی قابلتوجهی در هزینه نیروی کار و انرژی منجر شد.
در نهایت، باید پذیرفت که تحول صنعتی فقط با فناوریهای بزرگ رخ نمیدهد؛ گاهی با انتخاب هوشمندانه یک اتصال کوچک اما مهندسیشده اتفاق میافتد. وقتی اتصالات پیشرفته صنعتی در خطوط مونتاژ بهدرستی انتخاب شوند، نتیجه آن افزایش بهرهوری، کاهش هزینه نگهداری و آرامش خاطر تیم تولید خواهد بود — و این دقیقاً همان چیزی است که هر کارخانهای به آن نیاز دارد.
در بسیاری از خطوط مونتاژ، تمرکز اصلی روی ماشینآلات سنگین است، اما واقعیت این است که بخش قابلتوجهی از زیرساخت صنعتی شامل تجهیزات جانبی مانند تابلوهای برق، سینی کابل، سنسورها، براکتهای نگهدارنده و سیستمهای روشنایی است. اگر این اجزا بهدرستی مهار نشوند، به مرور باعث اختلال در عملکرد کل سیستم میشوند.
رول پلاک مهندسی برخلاف نمونههای عمومی که بیشتر برای مصارف ساختمانی سبک طراحی شدهاند، برای تحمل بارهای کنترلشده در محیطهای صنعتی تولید میشوند. این رول پلاکها معمولاً از پلیآمید تقویتشده یا ترکیبات نایلونی مقاوم در برابر حرارت ساخته میشوند و رفتار مکانیکی پایدارتری دارند.
در محیط صنعتی، دما، لرزش و حتی رطوبت میتواند روی عملکرد اتصال تأثیر بگذارد. رول پلاکهای غیر استاندارد در اثر ارتعاش تدریجی، خاصیت انبساطی خود را از دست میدهند و پیچ درون آنها لق میشود. نتیجه؟ افتادگی سینی کابل یا جابهجایی سنسور دقیق اندازهگیری.
مقایسه کاربردی انواع رول پلاک:
نوع رول پلاک | جنس | مقاومت کششی | مناسب برای محیط صنعتی |
معمولی ساختمانی | نایلون ساده | پایین | خیر |
پلیآمید تقویتشده | PA6 تقویتشده | متوسط تا بالا | بله |
فلزی انبساطی | فولاد گالوانیزه | بالا | در بارهای نیمهسنگین |
در پروژهای که مربوط به نصب تجهیزات ابزار دقیق بود، استفاده از رول پلاک عمومی باعث تغییر جزئی زاویه سنسور شد و همین موضوع خطای اندازهگیری ایجاد کرد. جایگزینی با رول پلاک صنعتی استاندارد، مشکل را کاملاً رفع کرد.
کاربردهای رایج رول پلاک مهندسی در صنعت شامل موارد زیر است:

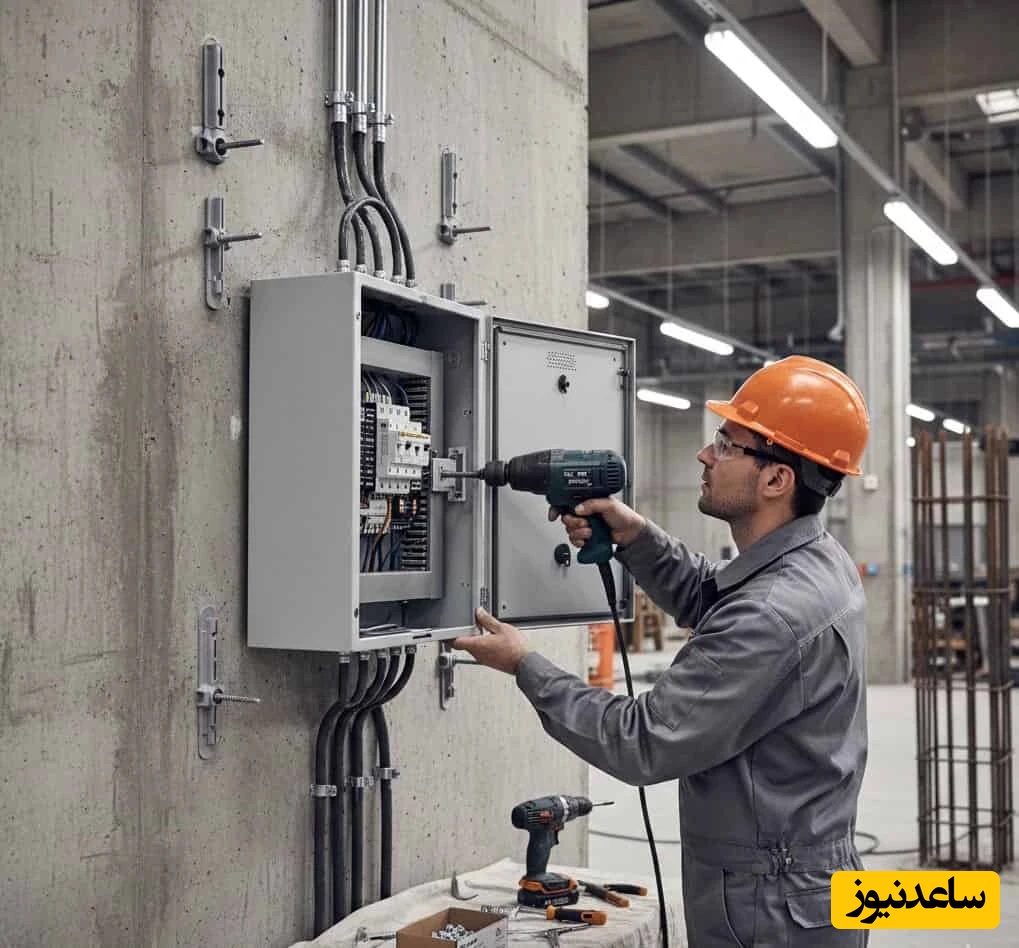

نصب تابلوهای کنترل و PLC
تثبیت سینی کابل و لولههای برق
مهار سنسورهای مجاورتی و نوری
نصب براکتهای نگهدارنده سبک
اتصال پوششهای محافظ ماشینآلات
در این کاربردها، نکته کلیدی توزیع یکنواخت بار و جلوگیری از تمرکز تنش است. اگرچه بار هر اتصال ممکن است کم به نظر برسد، اما در طول زمان و تحت لرزش مداوم، ضعف کوچک به مشکل بزرگ تبدیل میشود.
در خطوط تولید با سرعت بالا، حتی افتادگی چند میلیمتری یک سینی کابل میتواند در بلندمدت باعث کشش سیمها و آسیب به اتصالات الکتریکی شود. اینجاست که انتخاب دقیق اتصالات پیشرفته صنعتی در خطوط مونتاژ اهمیت پیدا میکند.
با وجود مزایا، رول پلاک برای همه شرایط مناسب نیست. در بارهای دینامیکی شدید یا در نصب تجهیزات سنگین، استفاده از رول بولت صنعتی یا انکر شیمیایی گزینه ایمنتری است.
اگر بار کششی بالا، ضربه ناگهانی یا ارتعاش شدید وجود داشته باشد، رول پلاک ممکن است بهمرور تغییر شکل دهد. در چنین شرایطی، طراحی اتصال باید بر اساس محاسبات سازهای انجام شود.
مهندسی یعنی دانستن اینکه کجا استفاده کنیم و مهمتر از آن، کجا استفاده نکنیم.
گاهی مدیران تولید تصور میکنند تفاوت قیمت بین یک پیچ معمولی و یک پیچ گریددار صرفاً هزینه اضافی است. اما وقتی هزینه چرخه عمر (Life Cycle Cost) بررسی شود، تصویر کاملاً متفاوت خواهد بود.
برای ارزیابی یک اتصال صنعتی باید به چند شاخص کلیدی توجه کرد:
مقاومت کششی نهایی
تنش تسلیم
مقاومت به خستگی در بارهای سیکلی
رفتار در برابر لرزش
مقاومت به خوردگی
بر اساس دادههای استاندارد ISO، پیچ کلاس 12.9 میتواند تنش کششی بسیار بالاتری نسبت به کلاس 8.8 تحمل کند. این تفاوت در کاربردهای با بارگذاری بالا حیاتی است.
در تجربهای در یک کارخانه ماشینسازی، ارتقاء گرید پیچها در بخش مهار موتور اصلی باعث کاهش قابلتوجه شکستهای تکراری شد. هزینه اولیه بیشتر بود، اما هزینه تعمیرات اضطراری بهشدت کاهش یافت.
تحلیل اقتصادی نباید فقط بر قیمت خرید تمرکز کند. باید هزینههای زیر را هم در نظر گرفت:
هزینه نصب اولیه
هزینه توقف خط در صورت خرابی
هزینه نیروی انسانی تعمیرات
هزینه قطعات جایگزین
ریسک آسیب به تجهیزات مجاور
مقایسه ساده پنجساله:
شاخص هزینه | اتصال سنتی | اتصال پیشرفته |
هزینه اولیه | کمتر | بیشتر |
دفعات تعمیر | بالا | پایین |
هزینه توقف خط | زیاد | کم |
هزینه کل 5 ساله | بیشتر | کمتر |
نتیجه در اغلب موارد روشن است: اتصال پیشرفته در بلندمدت اقتصادیتر است.
حتی بهترین پیچ و مهره صنعتی نیز بدون نگهداری صحیح عملکرد ایدهآل نخواهد داشت. سیستم اتصال باید بخشی از برنامه نگهداری پیشگیرانه (PM) باشد.
در خطوط با بار دینامیکی متوسط تا بالا، پیشنهاد میشود:
بازبینی اولیه پس از 24 تا 72 ساعت کارکرد
کنترل مجدد پس از یک ماه
بازرسی دورهای هر 3 تا 6 ماه
ثبت نتایج گشتاور در چکلیست نگهداری
استفاده از ترکمتر کالیبرهشده اهمیت بالایی دارد. اختلاف چند نیوتنمتر شاید ناچیز به نظر برسد، اما در پیشتنیدگی
پیچهای گرید بالا تأثیر محسوسی ایجاد میکند.
قبل از شکست کامل، معمولاً علائمی ظاهر میشود:
ایجاد زنگزدگی موضعی
تغییر رنگ در اثر تنش
لقی یا صدای غیرعادی در ارتعاش
ترکهای مویی اطراف سوراخ نصب
کاهش گشتاور پیشتنیدگی
نادیده گرفتن این علائم، مثل نادیده گرفتن چراغ هشدار خودرو است. شاید مدتی حرکت کنید، اما ریسک بالا میرود.
تحول در تولیدات صنعتی تنها به رباتهای پیشرفته و نرمافزارهای هوشمند محدود نمیشود. در بسیاری از موارد، پایه این تحول در انتخاب درست اتصالات پیشرفته صنعتی در خطوط مونتاژ نهفته است.
رول بولت صنعتی برای تثبیت ماشینآلات سنگین، رول پلاک مهندسی برای تجهیزات جانبی و پیچ خودکار فلزی برای افزایش سرعت مونتاژ، هر کدام قطعهای کوچک اما تعیینکننده در پازل بهرهوری هستند.
اگر هدف شما کاهش توقف خط، افزایش ایمنی سازهای و کنترل هزینههای بلندمدت است، وقت آن رسیده که به اتصالات نه بهعنوان یک کالای مصرفی ساده، بلکه بهعنوان یک مؤلفه استراتژیک نگاه کنید.
صنعت مدرن بر جزئیات استوار است — و گاهی همین جزئیات کوچک، بزرگترین تفاوتها را رقم میزنند.
