انتخاب یک سیستم تهویه مطبوع مرکزی برای پروژه ساختمانی نوساز یا بازسازی مدرن، تصمیم مهمی است که تا سال ها بر هزینه های جاری و آسایش ساکنان اثر می گذارد. در بازار تهویه مطبوع ایران، سیستم VRF وستن ایر به عنوان یکی از گزینه های مهندسی شده شناخته می شود. این سیستم برای کاربری های گوناگون از برج های مسکونی گرفته تا دفاتر اداری کلان شهرها و مناطق معتدل تا گرمسیری راه حل هایی بهینه ارائه می دهد. در این راهنما، کارشناسان فامکو با رویکردی کاملا فنی و مقایسه ای، مشخصات سیستم، انواع، نکات انتخاب و عوامل تعیین کننده قیمت سیستم VRF وستن ایر را بررسی کرده تا بهترین انتخاب را داشته باشید.

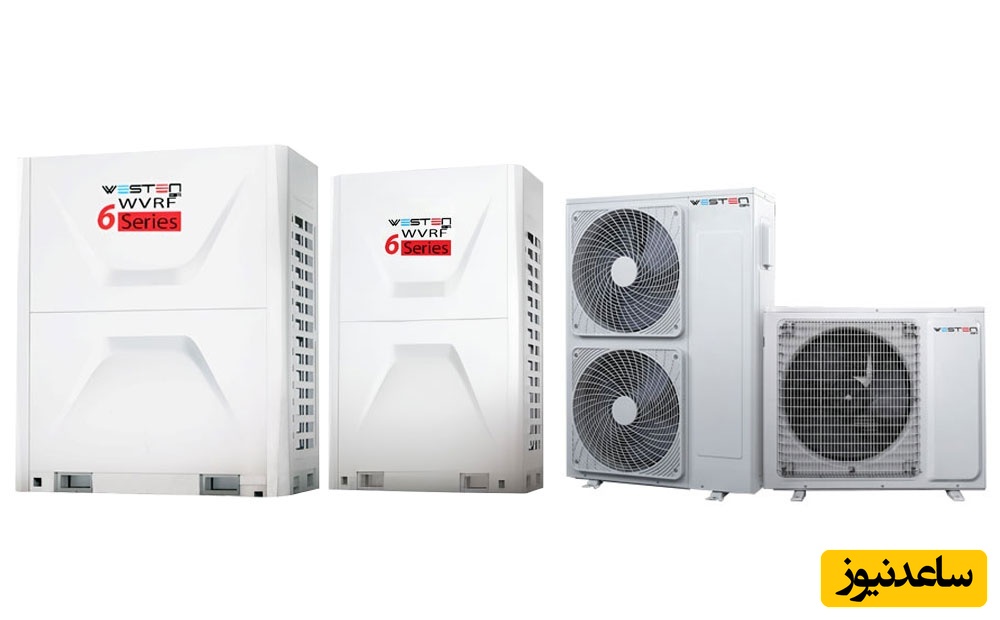

یونیت خارجی وستن ایر از نظر کارایی و ابعاد به دو نوع وی ار اف و مینی وی ار اف دسته بندی می شود.
وی آر اف Westen air
سیستم VRF وستن ایر یکی از راهکارهای قدتمند در پروژه های بزرگ ساختمانی است. این سیستم با ظرفیت 25.2 تا 61.5 کیلووات، سرمایش و گرمایش فضاهای مختلف را به صورت پایدار تامین می کند. VRF وستن ایر با برق سه فاز کار می کند و برای کاربری های تجاری و مراکز بزرگ طراحی شده است؛ جایی که کنترل دقیق دما و عملکرد قابل اتکا اهمیت فراوانی دارد.
مینی وی آر اف Westen air
مینی VRF وستن ایر با ظرفیت 16.50 تا 28.50 کیلووات، سرمایش و گرمایش فضاهای مختلف را تامین می کند و براساس نیاز پروژه در دو نسخه تک فاز و سه فاز عرضه می شود. این سیستم قابلیت اتصال 6 تا 12 یونیت داخلی را دارد که به همین دلیل برای ساختمان های مسکونی، دفاتر اداری کوچک و فضاهای تجاری متوسط انتخاب خوبی است.

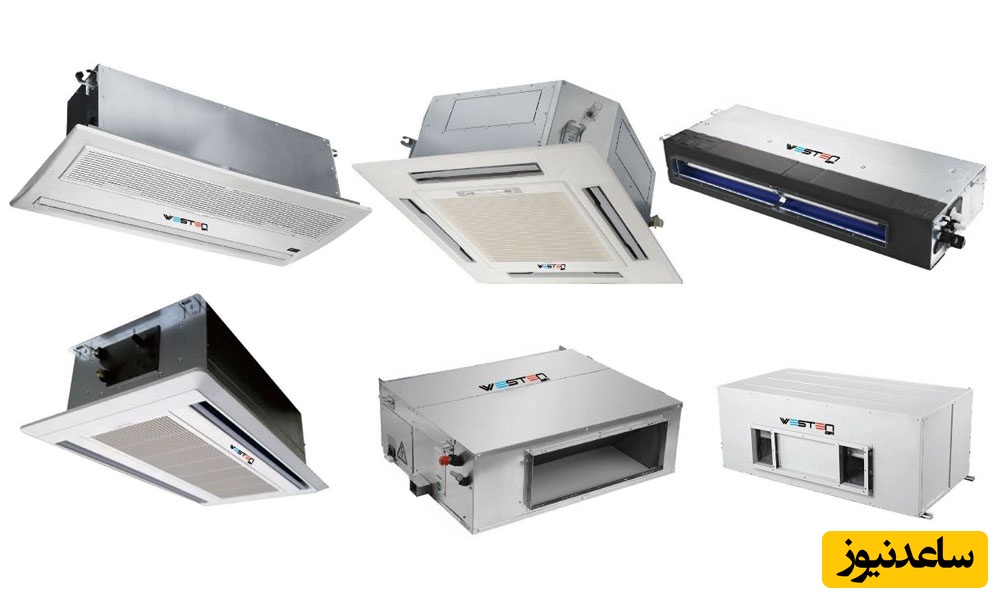

یکی از بارزترین ویژگی های مهندسی برند وستن ایر، تنوع بالای یونیت داخلی بوده که معمار بدون دغدغه محدودیت سقف کاذب، می تواند توزیع جریان هوا را پیاده سازی کند:
یونیت کاستی (Cassette Type): مدل های 4 طرفه و 360 درجه، ایده آل برای سالن های اداری و لابی ها به دلیل توزیع یکنواخت جریان هوا و پمپ درین توکار
یونیت کانالی (Duct Type): با قابلیت ایجاد فشار استاتیکی کم تا زیاد (Low/High Static) مناسب اتصال به کانال کشی و اجرای دریچه های خطی اسلات مدرن در آپارتمان های لوکس
یونیت دیواری (Wall-Mounted): گزینه ای سریع و کم هزینه در نصب، مناسب اتاق های سرور، خواب ها و سوییت های اداری مستقل
یونیت های زمینی و سقفی (Floor-Standing / Ceiling): متناسب با فضاهایی با پنجره های قدی سرتاسری یا اماکن فاقد سقف کاذب استاندارد
ایران کشوری با اقلیم های متنوع است، بنابراین انتخاب و نصب سیستم VRF باید بر اساس تحلیل دمای خارج محیط و ارتفاع از سطح دریا انجام شود.
منطقه معتدل و کوهستانی (تهران، اصفهان، تبریز، مشهد)
در این مناطق، بازه تغییرات دمایی شب و روز و فصل سرد و گرم زیاد است. سیستم VRF سرد و گرم وستن ایر با عملکرد هیت پمپ با راندمان مناسب، تا دماهای منفی 10 الی منفی 15 درجه سانتیگراد نیاز حرارتی اولیه را بدون اتکا به منابع حجیم موتورخانه ای تامین می کند.
مناطق خشک و مرکزی
راندمان چگالش و دفع حرارت در هوای خشک بالا است، اما گرد و غبار و گرمای شدید تابستان اهمیت انتخاب یونیت خارجی مقاوم با فین های ضدخوردگی (Blue Fin/Golden Fin) را دوچندان می کند.
نوار ساحلی شمال و جنوب (مرطوب و شرجی)
کنترل رطوبت نسبی و ممانعت از پوسیدگی کویل ها حیاتی است. تجهیزات وستن ایر با داشتن پوشش های مقاوم به اسید و نمک در لوله کشی مبرد و کندانسور، پایداری حرارتی مطلوبی در نواحی با رطوبت نسبی بالا از خود نشان می دهند.
یک مدیر پروژه پیش از تصمیم گیری نیازمند مقایسه فنی سیستم ها است.
مشخصه | VRF وستن ایر | داکت اسپلیت وستن ایر | چیلر و فن کوئل وستن ایر |
کنترل زون های حرارتی | مستقل در هر فضا با EEV | توزیع یکپارچه یک دما | مستقل در هر فن کویل |
اشغال سقف کاذب | حداقل (کانال های کوتاه تر یا کاستی) | زیاد (نیازمند کانال کشی با ابعاد بالا) | متوسط (لوله آب و کانال محدود) |
فضای مورد نیاز نما/بام | یک یا چند یونیت خارجی متمرکز بر بام | یک کندانسور مجزا برای هر یونیت (اشغال کل بالکن ها) | اشغال موتورخانه یا فضای بزرگ روی بام |
مصرف انرژی سالانه | بسیار بهینه در بار کم به دلیل اینورتر | بالا (به خصوص در مدل های غیراینورتر) | بهینه در ظرفیت های بسیار بزرگ |
محدودیت متراژ لوله کشی | بیش از 500 تا 1000 متر | 15 تا 25 متر | طول پایپینگ آب نامحدود (با افت پمپ) |
سیستم VRF وستن ایر چند متر را پوشش می دهد و برای چند واحد مسکونی مناسب است؟ محاسبه ظرفیت VRF وستن ایر، برخلاف اسپلیت ساده، تابع یک فرمول کلی نیست و مستلزم بررسی بارهای برودتی و حرارتی، جهت گیری آفتاب، درصد شیشه بندی، تیغه بندی ها و ضریب همزمانی است. و قواعد استاندارد زیر را مدنظر داشت:
در اقلیم هایی مانند تهران، به طور میانگین برای هر متر مربع مسکونی فضایی حدود 400 تا 500 BTU/h ظرفیت در نظر گرفته می شود.
یونیت های ماژولار وستن ایر اجازه می دهند که از ظرفیت های خانگی کوچک با متصل کردن ماژول های کندانسور به دست آید.
به دلیل پشتیبانی از شاخص Connection Ratio تا بیش از 120 درصد، در ساختمان های اداری که بخش های مختلف همزمان با حداکثر ظرفیت کار نمی کنند، می توان ظرفیت نصب شده یونیت خارجی را هوشمندانه کوچک تر و اقتصادی تر انتخاب کرد.
هنگام برآورد هزینه ها، باید توجه داشت که قیمت نهایی پروژه VRF تنها هزینه خرید یونیت های داخلی و خارجی نیست. شامل:
ظرفیت یونیت خارجی: متناسب با تناژ تبرید و توان
نوع و تعداد یونیت های داخلی
متراژ لوله کشی مبرد و سایز لوله مسی (انشعاب ها، عایق الاستومری و شیرآلات)
سیستم کنترل و اتوماسیون
نرخ ارز و فرآیندهای گمرکی
اگر به عنوان سازنده یا مشاور تاسیسات به دنبال ویژگی های زیر در پروژه خود هستید، سیستم تهویه مطبوع VRF وستن ایر یکی از منطقی ترین گزینه ها است.
حذف کندانسورهای متعدد از بالکن و نما و انتقال کامل یونیت های خارجی به بام یا فضای تاسیساتی
زون بندی و مدیریت مستقل دما در هر اتاق و واحد بدون اتلاف بار برودتی/حرارتی
کاهش چشمگیر مصرف برق در بارهای جزئی و تطبیق هوشمند با اقلیم های معتدل، خشک یا شرجی ایران
و اشغال حداقل ارتفاع مفید سقف کاذب در مقایسه با کانال های پرحجم داکت اسپلیت
فراموش نکنید که بهره وری 100 درصدی این سیستم منوط به دو گام کلیدی است: نخست محاسبه دقیق بار حرارتی و انتخاب صحیح نسبت ظرفیت بر اساس نقشه های اجرایی فاز دو، و دوم اجرای استاندارد لوله کشی مسی تحت نظارت تکنسین های مجاز. برای بررسی جزئیات فنی پروژه های مسکونی، تجاری یا ویلایی خود و دریافت مشاوره تخصصی و استعلام روز قیمت، ارتباط با مهندسان حوزه HVAC مطمئن ترین گام پیش از اقدام به خرید است.
تطبیق ویژگی های دینامیکی این سیستم با نوع کاربری ساختمان، بهره وری و توجیه اقتصادی آن را چندبرابر می کند:
سیستم VRF وستن ایر برای ساختمان مسکونی و ویلا
در خانه های مسکونی، بزرگ ترین چالش مالکان اختلاف ترجیح دمایی میان افراد، صدای یونیت ها و اشغال فضای مفید سقف کاذب است. دمای اتاق خواب می تواند روی 22 درجه و اتاق نشیمن روی 25 درجه تنظیم شود، بدون آن که اختلالی در عملکرد کمپرسور رخ دهد. همچنین در ویلاها و فضاهای چنداتاقه، مصرف برق فقط به فضاهایی که اشغال هستند محدود می شود.
سیستم VRF وستن ایر برای ساختمان اداری و پروژه های تجاری
در فضاهای اداری، اتاق های سرور بار حرارتی دائم دارند، در حالی که اتاق های جلسات بار دوره ای دارند. با استفاده از سیستم های پمپ حرارتی (Heat Pump) یا سیستم های بازیابی حرارت (Heat Recovery) این سیستم ها بار متغیر واحدهای اداری و مجتمع های تجاری را با کمترین افت راندمان پاسخ می دهند. با اتصال سیستم کنترل مرکزی به BMS اجازه مانیتورینگ دقیق و عیب یابی آنی را به تاسیسات می دهد.
سرمایه گذاری روی تجهیزات تهویه مطبوع، انتخابی یک باره برای طول عمر یک بنا است. برای اطمینان از اصالت دستگاه ها، برخورداری از خدمات مهندسی در مرحله طراحی نقشه ها، نظارت بر لوله کشی و استفاده از خدمات پس از فروش رسمی، خرید وی آر اف وستن ایر حتما باید از طریق مراجع معتبر و نمایندگی های باسابقه انجام شود.
گارانتی معتبر تضمین کننده دسترسی به قطعات یدکی اورجینال (بردها، کمپرسور و فن) است و ریسک خواب طولانی مدت سیستم در اوج گرمای تابستان یا سرمای زمستان را به صفر می رساند. برای دریافت مشاوره مهندسی، تطبیق نقشه با بار حرارتی و استعلام لیست قیمت روز VRF وستن کارشناسان فنی هایپر صنعت فامکو آماده پاسخگویی هستند.
