آسانسور هیدرولیکی به وسیله فشار روغن هیدرولیکی کار می کند. یعنی نیروی مورد نیاز برای انتقال کابین به وسیله جک های هیدرولیک تامین می شود. در طراحی آسانسورهای ساده، از جک های هیدرولیک، پیستون و سیلندر برای ساخت این نوع بالابر استفاده می شود. این قطعات در زیر کابین قرار میگیرند و وظیفه انتقال و حرکت دادن کابین را بر عهده دارند. در این مقاله به بررسی این نوع آسانسور، ویژگی ها و مشخصات آن می پردازیم. تا بتوانید با شناخت بیشتر در مورد اجزای آن نسبت به تهیه آسانسور هیدرولیکی با قیمت مناسب اقدام نمایید. پس تا پایان این مقاله با ما همراه باشید.

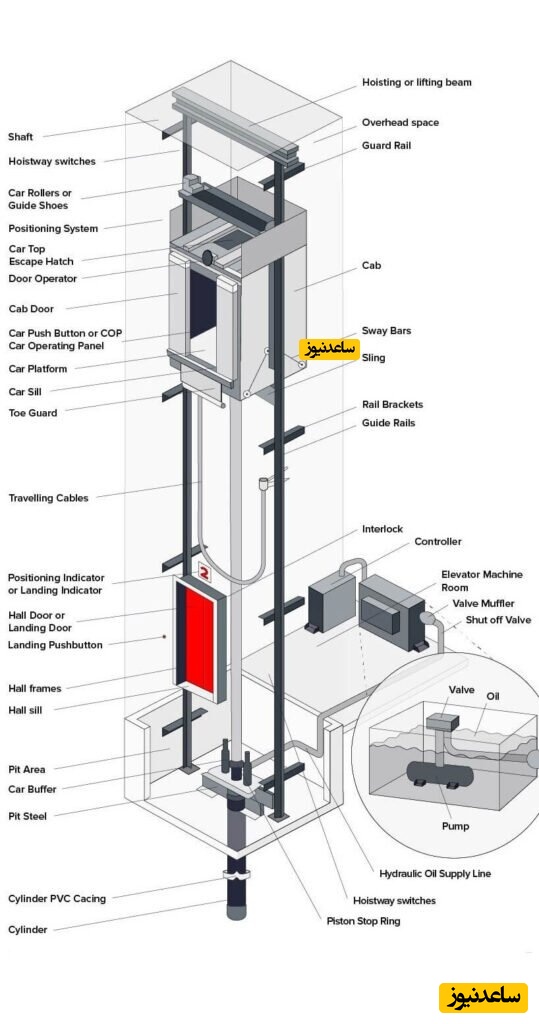

به طور کلی بالابرهای نوع هیدرولیکی از یک مخزن روغن، یک پاوریونیت برای پمپاژ روغن، پیستون، بورد کنترل و سنسور تشکیل شده است. نحوه کارکرد این نوع آسانسور به گونه ای است که وقتی فرمان حرکت کابین به بالا یا پایین صادر می شود، دیتا سنسور نوع حرکت را مشخص می کنند. سپس بر حسب دیتای سنسورهای طبقات، به شیرهای تنظیم نیرو وارد می شود. پس از این اتفاق متناسب به میزان فشار مایع داخل سیلندرها، پیستون ها که کابین را بر روی خود دارند، جابه جا شده و سبب حرکت آن نیز می گردند. در ادامه به طور خلاصه به مهم ترین مشخصه های این نوع بالابر می پردازیم.
مجهز به سیستم ضد سرقت بدون نیاز به گاورنر
امکان نصب در چاه های کم ارتفاع
عدم نیاز به ساخت موتورخانه هنگام نصب
هنگام ساخت پاوریونیت این نوع بالابر از پمپ روغن دنده ای، پره ای واسکرو بهره می برند
بدون صدا همراه با حرکت بسیار نرم و سریع
مصرف بهینه انرژی برق
مجهز به کاراسلینگ برای حمل کابین
استفاده از برق تک فاز یا سه فاز
امروزه استفاده از انواع آسانسور هیدرولیکی به دلیل ویژگی هایی که دارد در دنیا بسیار مرسوم است. عموما در ساختمان های کم تر از 6 طبقه از این نوع بالابر استفاده می شود. همان طور که می دانید استفاده از روش هیدرولیک در بسیاری از قسمت ها استفاده می شود. هنگام بالا رفتن آسانسور، موتور در پاوریونیت چرخیده و سبب انتقال روغن از مخزن به سیلندر می شود. وقتی که سیلندر از روغن پمپاژ شده پُر شد، این فشار باعث اتصال پیستون جک به کاراسلینگ می شود. این فرآیند سبب حرکت کابین به سمت بالا می شود. برای توقف آسانسور در طبقه مورد نظر نیز یک پیام از سیستم مرکزی به موتور فرستاده می شود تا پمپاژ روغن قطع شود.
برای حرکت آسانسور به سمت پایین نیز پیامی به دریچه های فرمان ارسال می شود. این فرمان سبب باز شدن سوپاپ و حرکت روغن در سیستم می شود. نیروی گرانش و وزن کابین نیرویی را به جک و سیلندرها منتقل می کنند که سبب خالی شدن سیلندر از روغن می شود. برای توقف کابین نیز سیستم کنترل مرکزی دستور می دهد تا سوپاپ ها بسته و آسانسور متوقف شود. امروزه از این سیستم حرکتی در آسانسور خانگی نیز استفاده شده و یکی از پرکاربردترین انواع می باشند.

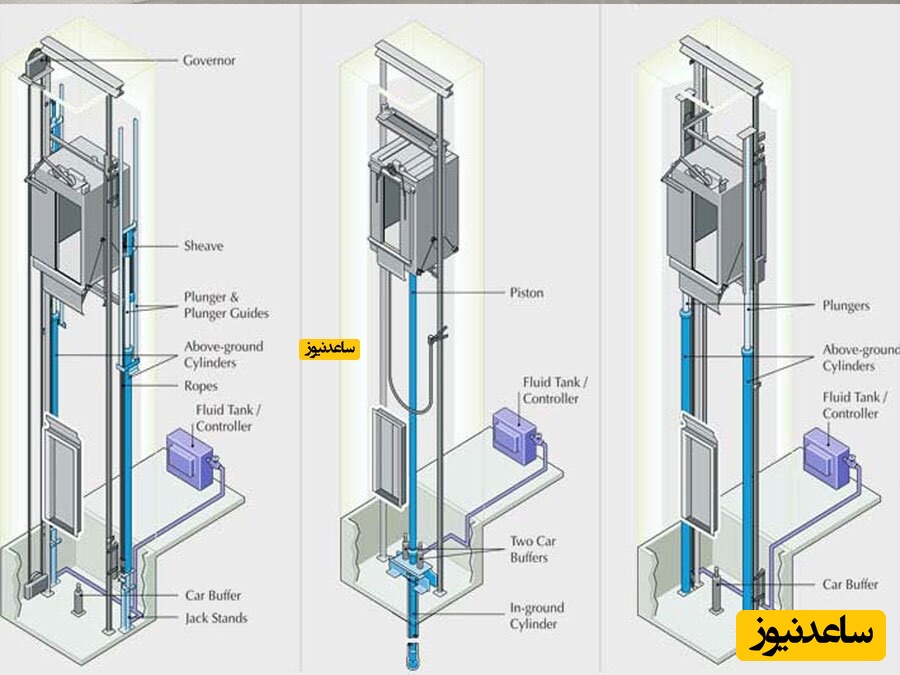

در این مدل با استفاده از طناب و میزان قدرت هیدرولیک برای جابجایی آسانسور استفاده می کنند. نوع مکانیزم این مدل از آسانسور به گونه ای است که پیستون به چرخ دنده هایی که طناب از بین آن عبور می کند، متصل می باشد. در این حالت یک بخش از پیستون به طناب و دیگر سر آن به مسیر کشش وصل می شود. در این مدل از آسانسور هیدرولیکی که به مدل طنابی معروف است، نیازی به سیلندر نیست. با این حال در این مدل آسانسور قادر است تا ارتفاع 18 متری نیز بالا برود. به همین خاطر برای ساختمان های بلند مناسب نیست. ضمن اینکه به دلیل عدم استفاده از گاورنر، در صورت پاره شدن طناب، کابین سقوط می کند. که به معنی عدم ایمنی بالا این بالابر است.

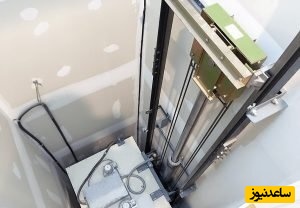

یکی از مدل های این بالابر مدل دارای چاهک است. که بدین شکل که باید در قسمت پایینی کابین، و بر روی یک پیستون آن را نصب کرد تا در داخل سیلندر حرکت کند. این سیلندر کار شده، باید در زمینی هم ارتفاع با عمق چاه، یا میزان مسافت رفت و برگشت آسانسور باشد. در این حالت به وسیله پمپاژ مایعی که در داخل سیلندرهای هیدرولیک وجود دارد، آسانسور جابجا می شود. ضمن اینکه در مدل های دارای چاهک باید مواردی مختلفی را در نظر گرفت. که می توان به میزان سطح آب، بستر و سنگ های نامناسب و مختلف آن قسمت که همگی در کارکرد کلی این بالابر اثرگذار هستند. و در صورت عدم رعایت ایمنی و این موارد ذکر شده می تواند مشکل ساز شود.
دیگر مدل که به بدون چاه معروف است، در ساختمان هایی با زمین های ناپایدار، صخره ای و یا مرطوب مورد استفاده قرار می گیرد. چرا که عملا امکان استفاده از چاه با چنین مشخصاتی می تواند سبب هرگونه حادثه ای باشد. در این حالت با استفاده از یک جفت سیلندر به شکل استوانه که در اطراف آسانسور و در قسمت زیرین کابین نصب می شود، آسانسور حر کت می کند. همچنین در این حالت قسمت زیرین و به نوعی کف نیز بتن می شود تا استحکام آن حفظ شود.
در مجموع سیستم های محرکه که سبب انتقال بالابر می شوند، به دو دسته تقسیم می شوند. که هر کدام از این سیستم ها دارای مزیت ها و ویژگی های مختلفی جهت انتقال کابین به بخش های مختلف می باشند. نکته حائز اهمیت در این سیستم حرکتی و یا هیدرولیک کارایی آن است. که به دلیل ویژگی هایی که دارد حتی در پروژه های خاص و جهت انتقال انواع کابین لوکس نیز مورد استفاده قرار می گیرند. در اداه به معرفی انواع سیستم های حرکتی مدل هیدرولیکی می پردازیم.
سیستم محرکه مستقیم
سیستم محرکه غیر مستقیم
سیستم مستقیم: در این روش به شکل مستقیم کابین آسانسور و بالابر های هیدرولیکی به یکدیگر متصل بوده و با بالا و پایین رفتن جک، کابین نیز به حرکت در می آید. در این روش احتمال سقوط آسانسور بسیار کاهش پیدا می کند. همچنین جک ها نیز باید دارای شیر اطمینان مخصوصی باشند تا ایمنی آسانسور افزایش پیدا کند.
سیستم غیرمستقیم: در این روش جک به سیم بکسل ها متصل شده و سیم بکسل ها نیز به کابین متصل می شوند. با حرکت سیم بکسل ها، متعاقبا کابین نیز جا به جا می شود. در این روش حتما باید آسانسور دارای سیستم ضد سقوط یا پاراشوت باشد. چرا که احتمال پارگی سیم بکسل و سقوط آسانسور افزایش پیدا می کند.
نصب راحت در چاهک با ابعاد کوچک
امکان استفاده از این نوع بالابر در ظرفیت های مختلف (700 کیلوگرم تا 20 تن(
عدم نیاز به موتور خانه در چاهک
سر و صدای بسیار کم
صرفه جویی و مصرف بهینه برق (فقط برای بالا رفتن به برق نیاز دارد(
ایمنی بسیار بالا پس از کابین سازی آسانسور و راه اندازی آن
استهلاک پایین و طول عمر بالای قطعات جانبی آن
سرویس و نگهداری کم دردسر و راحت
عدم نیاز به بسترسازی سیلندرها، چرا که آن ها می توان بر روی زمین قرار داد.
نسبت به آسانسورهای کششی از قیمت پایین تری برخوردارند.
به دلیل فشار روغن و نوع آن، در صورت سقوط آسانسور با سرعت کمی حرکت می کند، که در مقایسه با آسانسورهای کششی از ایمنی بیشتری برخوردار است.
استحکام و قدرت بسیار بالا
عدم نیاز به فضای زیاد
همان طور که اشاره شد این نوع بالابر برای انتقال افراد در ساختمان ها، بیمارستان ها، فروشگاه و… مورد استفاده قرار می گیرد. اما یک سری از مشخصات و ویژگی های آن سبب شده تا در برخی ساختمان ها بیشتر مورد استفاده قرار بگیرد. عدم نیاز به فضای زیاد هنگام نصب و همچنین عدم نیاز به عمق چاه، از جمله همین ویژگی ها هستند. به همین منظور از آن بیشتر در ساختمان های مختلف حتی تا 100 طبقه نیز استفاده می شود. همچنین بیمارستان ها و مراکز درمانی، پارکینگ های طبقاتی بیشتر از این نوع بالابر استفاده می شود. همچنین مصرف بهینه برق و عدم نیاز به مصرف برق هنگام جابجایی به سمت پایین از جمله مزیت هایی است که سبب شده تا بیشتر از این نوع بالابر استفاده شود.
اکثرا برای ساختمان های حداکثر تا 8 طبقه کارایی دارد.
میزان سرعت این بالابر در مقایسه با آسانسورهای کششی کم تر است.
به دلیل اینکه قطعات این بالابر اکثرا خارجی هستند در نتیجه از قیمت بالایی نیز برخوردار است.

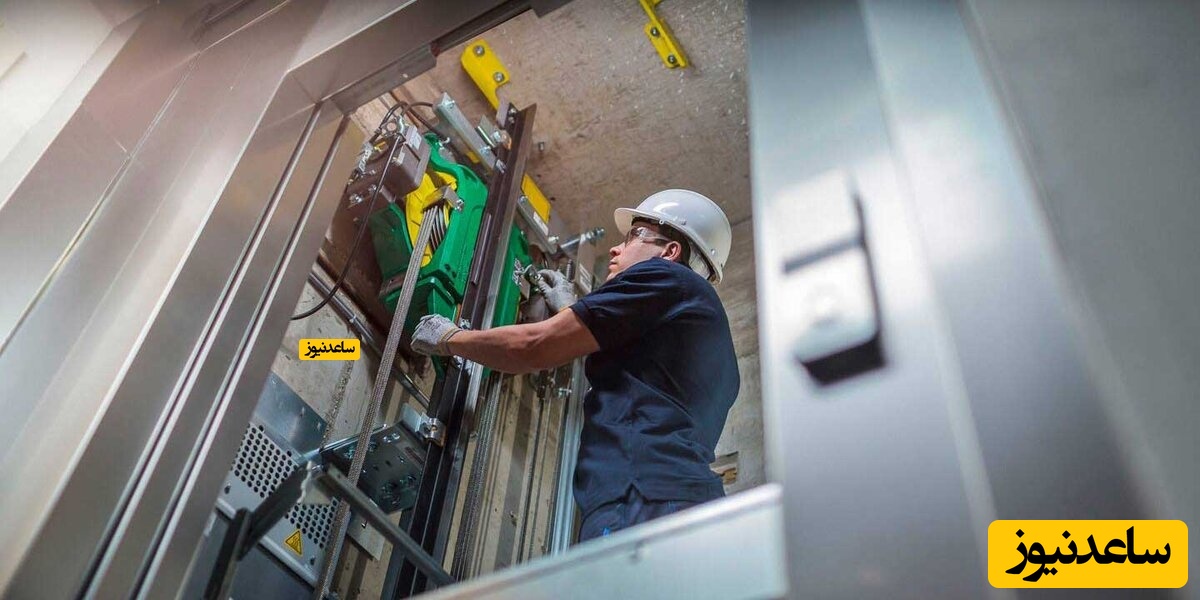

به دلیل قطعاتی که در آن به کار رفته سرویس و نگهداری آن به تخصص بالایی نیاز دارد و در نتیجه هزینه این سرویس نیز بیشتر است.
همان طور که می دانید این نوع مکانیزم حرکتی دارای مزیت های مختلفی نسبت به مدل های دیگر آسانسور است. به همین خاطر نیز در بسیاری از ساختمان ها همچون ساختمان های مسکونی، فروشگاه ها، هتل ها، بیمارستان ها و … نیز از همین نوع مدل استفاده می کنند. اما در کنار چند ایرادی که این مدل در مقایسه با مدل کششی داشت، اما دارای مزایا و برتری هایی نیز است. از جمله می توان به عدم نیاز به دریافت استاندارد اشاره کرد. که در واقع این مدل از آسانسورها نیازی به بازرسی نداشته و به همین خاطر بسیاری از محدودیت های مدل کششی را نیز ندارد.
یکی دیگر از محدودیت ها و ایرادی که در زمان راه اندازی آسانسورهای کششی وجود دارد، همین ابعاد جان پناه است. که در مدل هیدرولیک نیازی به رعایت دقیق بندهای استاندارد نداشته، و برای مواردی که امکان کندن ابعاد لازم در کف چاه وجود ندارد، بسیار مناسب است. ضمن اینکه همانند چاهک، در مدل های کششی بالاترین نقطه چاه که با نام اورهد شناخته می شود، ابعاد اتاق در صورت داشتن و یا نداشت موتور متغیر است. که باید طبق استاندارد و اصول این ابعاد در زمان راه اندازی رعایت شود. اما در مدل بالابرهای هیدرولیکی نیازی به رعایت دقیق این ابعاد وجود نداشته و همچنین محدودیت ارتفاعی نیز وجود ندارد. ضمن اینکه در صورت وجود محئدودیت ارتفاعی در راه اندازی آسانسور، مدل های هیدرولیک می تواند کارآمد باشد.
در این حالت می توان موتورخانه را بدون محدودیت در پایین ترین نقطه آسانسور درون چاه نیز راه اندازی کرد. همچنین پاور یونیت را هم با استفاده از شلنگ های مخصوص به جک متصل کرده تا آسانسور به کار خود ادامه دهد. اما نکته و الزامی که برای انجام این کار در آسانسورهای هیدرولیک وجود دارد، الزام به راه اندازی موتورخانه در همان پایین ترین نقطه چاه است. چرا که ایجاد حد فاصل بین جک و پاور یونیت لازم بوده و در این حالت هرچه فاصله کم تر باشد، شلنگ کم تری نیز استفاده می شود. که در این حالت علاوه بر صرفه جویی در هزینه ها، سبب کاهش استهلاک آسانسور نیز می شود. پس به صورت کلی اگر در راه اندازی آسانسور خود از لحاظ ارتفاع و برای کندن کف چاه مشکل و محدودیت داشتید، مدل هیدرولیک برتری خوبی نسبت به مدل کششی دارد.
این روزها به دلیل افزایش ساختمان های چند طبقه، نیاز به آسانسور بسیار بیشتر شده است. این بالابر در انواع مختلف و از قطعات مکانیکال متنوعی ساخته می شود. به همین دلیل انتخاب یک آسانسور با کیفیت همراه با قطعات جانبی از اهمیت بالایی برخوردار است. چرا که نوع کارکرد و سرعت و کیفیت آن تاثیر بسزایی در رفاه و آسایش افراد ساکن در یک ساختمان و یا یک فروشگاه و … دارد. از همین رو انتخاب یک مدل با کیفیت، مقرون به صرفه و البته مناسب با نوع کاربری ساختمان بسیار مهم است.
