چیلر یا سرد کن دستگاهی است که حرارت را از مایع (معمولاً آب) بر اساس سیکل تبرید تراکم بخار یا جذبی میزداید. این مایع میتواند برای خنک کاری هوا یا دستگاهها (هواسازها و فن کویلها) استفاده شود که معمولاً به صورت سیکل و درون یک مبدل حرارتی جریان دارد. به عنوان یک محصول جانبی مهم، حرارتی که از مایع جذب شده یا باید به محیط خارج دفع شود یا برای کاراییهای بالاتر برای مقاصد گرمایی استفاده شود. نگرانیهایی در مورد طراحی و انتخاب چیلرها وجود دارد. این نگرانیها شامل، کارایی، بازده، تعمیر و نگهداری، آسیبپذیریهای محیطی است.
دستگاههای برش لیزری نیز برای خنک کردن سیستم از چیلر است. چیلر دستگاهی مستقل از دستگاه لیزر است و برای خنک کردن سورس و هد لیزر نقش بسیار مهمی دارد.
در یک دستهبندی چیلرها به دو دسته چیلرهای تراکمی و چیلرهای جذبی تقسیم میشوند شکل دیگر تقسیمبندی چیلرها بر اساس شکل خنک شدن ماده مبرد است که به سه دسته آب خنک، هوا خنک و تبخیری تقسیمبندی میشوند.
چیلرهای تراکمی با استفاده از انرژی الکتریکی و چیلرهای جذبی با استفاده از انرژی حرارتی باعث ایجاد برودت و سرما میشوند.
در چیلرهای تراکمی گاز ابتدا توسط کمپرسور، متراکم میگردد (فشار ان افزایش میابد). این گاز سپس به کندانسور وارد شده توسط آب یا هوای محیط، خنک شده و به مایع تبدیل میگردد این مایع با عبور از شیر انبساط یا لوله موئین دچار کاهش فشار انی شده و وارد فضای خنککننده اواپراتور میشود که این کاهش فشار باعث تبخیر مایع گردیده و در نتیجه مایع سردکننده با گرفتن حرارت نهان تبخیر خود از محیط خنککننده، باعث کاهش دمای فضای خنککننده میگردد. پس از تبخیر این گاز به کمپرسور منتقل میشود و این سیکل تکرار میشود.
با عبور بخار با سرعت در یک مسیر، هوای کندانسور مکیده میشود. خلاء در کندانسور به علت تبدیل بخار به آب و کاهش حجم بخار نسبت به آب ایجاد میگرد. چیلر تراکمی هواخنک، از انواع چیلرهایی هستند که بر اساس سیکل تبرید تراکمی کار میکنند. عمل خنکسازی کندانسور در این چیلرها با عبور هوای اجباری از روی کویل انجام میگیرد، به همین دلیل به آن چیلر هواخنک گفته میشود. از این دستگاهها جهت تهویه مطبوع در ساختمانهای مسکونی، اداری، تجاری، صنعتی و همچنین در برخی صنایع جهت خنک سازی پروسههای تولید استفاده میشود.
یکی از استانهایی که از این سیستم استفاده زیاد دارد، استان تهران است. باید به تعمیر چیلر در تهران توجه بسیاری داشته باشید تا کوچکترین مشکلی برای این سیستم بوجود نیاید.

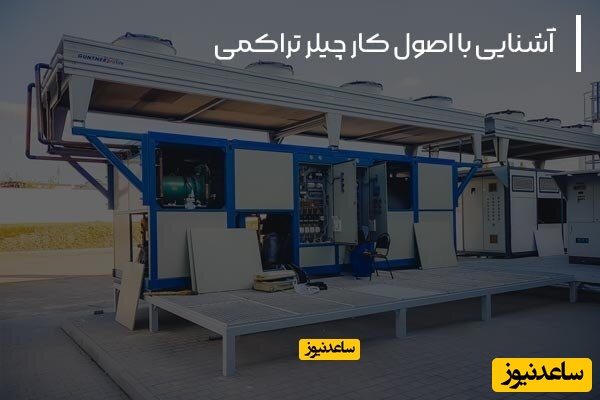

اصول کار چیلر تراکمی بدین شکل میباشد که سیال مبرد وارد لولهها یا به اصطلاح تبخیرکننده که در داخل اتاق یا محلی که میخواهیم سرد کنیم میشود گرما از هوای اتاق به سیال مبرد داده میشود و سیال در نتیجه گرفتن گرما تبخیر میشود و در عوض درجه حرارت اتاق پایین میآید و دارای شرایط زیر باشد:
دمای آب رفت برج خنک کن بایستی 28 درجه سانتیگراد باشد.
دمای آب برگشت برج خنک کن بایستی 5 درجه سانتیگراد با رفت اختلاف داشته باشد.
فشار گاز فریون در مکش چیلر تراکمی بایستی 45 تا 75 پی اس آی ورانش 200 تا 260 پی اس آی باشد با کندانسور آبی.
هنگامی که میخواهیم گاز تزریق کنیم بایستی شیر سرویس آن را ببندیم.
در حالت کارکرد چیلر تمامی شیرهای آن بایستی باز باشد. مکش - رانش - مایع.
برای روشن کردن چیلر ابتدا فن برج سپس پمپ فن کوئل و بعد از آن پمپ برج را روشن میکنیم.
برای وکیوم کردن چیلر توسط پمپ وکیوم، بایستی چیلر خاموش باشد.
برای روغن زدن هم باید دستگاه خاموش باشد.
فشار روغن حداقل PSi 20 بیشتر از درجه فشار مکش باشد.
سطح شیشه نشان دهنده مایع مبرد باید صاف و بدون حالت کف زدگی باشد.
روغن داخل کمپرسور حدود 1/2 سطح شیشه روغن نما باشد و اگر از 1/4 سطح شیشه کمتر باشد روغن لازم را تأمین کنید.
مقدار اسید برای هر ظرفیت چیلر معادل 1/5 کیلوگرم پیشنهاد میشود.
از گیج قرمز برای فشار زیاد و تست ازت استفاده میشود.
از گیج آبی (یا سبز) برای فشار کم و وکیوم کردن دستگاه چیلر استفاده میشود.
در کنار دریا فشار وکیوم باید 1٫29 اینچ جیوه باشد و در تهران 27 اینچ جیوه.
این سیستم باید به صورت دورهای و مداوم بازبینی و تعمیر شود تا مشکلی در فرآیند آن مشاهده نشود. فراموش نکنید که تعمیر چیلر باید توسط متخصصان و مهندسان مجرب انجام شود و بهتر است این فرایند را با تحقیق فراوان به بهترین تیم فنی و مهندسی بسپارید که پیشنهاد ما به شما، تیم کارا پمپ با آدرس سایت karapump.ir است.
در چیلرهای جذبی برخلاف چیلرهای تراکمی از جذبکننده و مولد حرارتی (ژنراتور) به جای کمپرسور استفاده میگردد. عمومیترین خنککننده در چیلرهای جذبی سیستم برمید لیتیم (لیتیوم برماید) است. در این سیستم، در قسمت جذبکننده، بخار آب توسط لیتیوم برماید غلیظ جذب شده و در قسمت مولد حرارتی، آب بر اثر حرارت تبدیل به بخار میشود. بخار آب در کندانسور که دارای فشار 1/0 اتمسفر است به حالت مایع در میآیدو سپس در خنککننده که تحت فشار 0٫01 اتمسفر دوباره به بخار تبدیل میگردد و آب برای اینکه تبخیر گردد گرمای نهان خود را از محیط خنککننده میگیرد و باعث ایجاد برودت میگردد سپس بخار آب ایجاد شده در خنککننده به جذبکننده منتقل میگردد و دوباره این چرخه تکرار میشود.
چیلر جذبی به دو گروه تقسیم می شود که در ادامه به معرفی این دو نوع خواهیم پرداخت.
که خود به سه دسته چیلرهای تک اثره با تغذیه بخار، تک اثره با تغذیه آب داغ دمای بالای 100 درجه سانتیگراد و تک اثره با تغذیه آب گرم دمای زیر100 درجه سانتیگراد تقسیم میشوند که نحوه کار آنها مشابه بوده و همگی دارای حداقل یک مولد حرارتی میباشند.
که به دو دسته دو اثره با تغذیه بخار و دو اثره با شعله مستقیم طبقهبندی میشوند. این چیلرها، جز نسل جدید چیلرهای جذبی بوده و دارای سیکل تبرید کاملتری نسبت به چیلرهای جذبی تک اثره است.

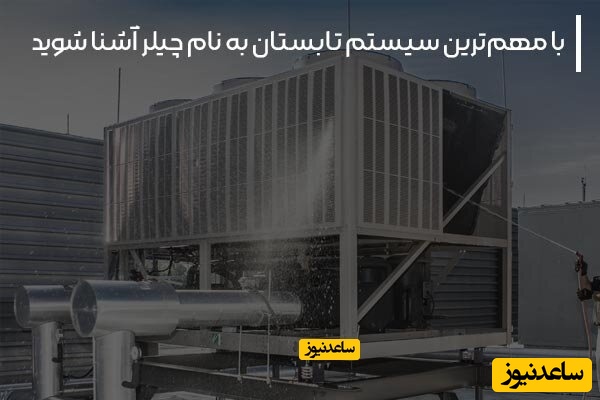

در این محتوا با مهمترین سیستم تابستان که چیلر نام دارد آشنا شدید. همانطور که مطالعه کردید این سیستم انواع مختلفی داشته و از قطعات متفاوتی تشکیل شده است. چیلر را میتوان به عنوان مهم ترین عضو تاسیسات مجتمع های بزرگ یا واحدهای صنعتی دانست. توجه داشته باشید که تعمیر چیلر مهمترین فرآیند برای حفظ سلامت و افزایش طول عمر این سیستم خواهد بود؛ بنابراین آن را به مهندسان متخصص در این حوزه بسپارید که در یکی از آنها تیم فنی و مهندسی کارا پمپ است.
