اگرچه هر دو شیر برای قطع و وصل جریان استفاده می شوند، اما تفاوت در ساختار، نحوه عملکرد، افت فشار، ابعاد، وزن و رفتار در سایزهای مختلف باعث می شود انتخاب بین آن ها کاملاً وابسته به شرایط طراحی و بهره برداری باشد.

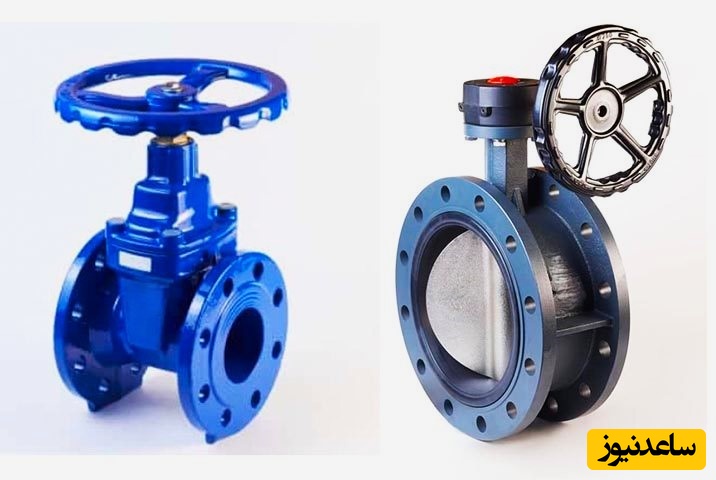

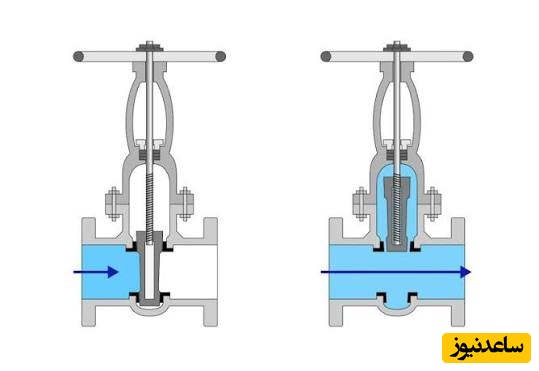

شیر کشویی یکی از رایج ترین شیرآلات در شبکه های انتقال آب است که عملکرد آن بر اساس حرکت عمودی یک دیسک یا گیت انجام می شود. با بالا رفتن گیت، مسیر جریان کاملاً باز شده و سیال بدون مانع عبور می کند؛ و با پایین آمدن آن، جریان به طور کامل قطع می شود.
این ساختار باعث می شود شیر کشویی در حالت کاملاً باز، افت فشار بسیار کمی ایجاد کند و برای خطوط انتقال اصلی گزینه ای مناسب باشد.
افت فشار بسیار کم در حالت باز کامل
عبور آزاد جریان سیال
آب بندی مناسب در شرایط استاندارد
مناسب برای خطوط انتقال با دبی بالا
دوام بالا در صورت بهره برداری صحیح
سرعت عملکرد پایین تر نسبت به شیر پروانه ای
نیاز به فضای نصب بیشتر
وزن بالاتر در سایزهای بزرگ
مناسب نبودن برای تنظیم دبی
آسیب پذیری در حالت نیمه باز در استفاده طولانی مدت
انواع شیر کشویی | زبانه لاستیکی (GSF) | با محور ثابت (F4) |
با محور ثابت (F5) | ||
زبانه فلزی (GMF) | با محور ثابت (F4) | |
با محور ثابت ASME B16.10 | ||
طرح OS&Y ( GOF ) | با محور با لا رونده ASME B 16.10 | |
تیغه ایی (GSD) | ||
چاقویی (GKL) | با محور بالا رونده | |
با محور ثابت |
شیر پروانه ای با چرخش یک دیسک در مرکز مسیر جریان، عمل باز و بسته شدن را انجام می دهد. این شیر تنها با یک چرخش 90 درجه به طور کامل باز یا بسته می شود و همین موضوع باعث سرعت عملکرد بالا و سهولت بهره برداری آن شده است.
به دلیل وزن کمتر و طراحی جمع وجور، شیرهای پروانه ای در بسیاری از شبکه های آب، ایستگاه های پمپاژ و تأسیسات صنعتی کاربرد گسترده ای دارند.
باز و بسته شدن سریع
وزن کمتر نسبت به شیر کشویی
نصب آسان تر
اشغال فضای کمتر
قابلیت استفاده با عملگرهای برقی و پنوماتیکی
هزینه مناسب در بسیاری از سایزها
وجود دیسک در مسیر جریان و ایجاد افت فشار نسبی
وابستگی عملکرد آب بندی به کیفیت طراحی و ساخت
حساسیت بیشتر در برخی شرایط سیالات دارای ذرات جامد
انواع شیر پروانه ای | هم مرکز | بدون فلنج (ویفری) |
بدون فلنج طرح ولکانیزه | ||
بدون فلنج انتهای خط ( لاگ ) | ||
انتهای خط طرح ولکانیزه | ||
بدنه باریک فلنج دار | ||
خارج از مرکز (API609)(category B) (BEW) | بدون فلنج ویفری | |
دو بار خارج از مرکز(BEF)(BEB) | فلنج دار (F4) | |
فلنجدار (F5) مجهز به سیستم کنار گذر | ||
بدنه باریک (F16) | ||
انتهای خط (لاگ) Butt weld | ||
قطع اضطراری با عملکرد هیدرولیکی | ||
سه بار خارج ار مرکز با آب بندی فلز به فلز مخصوص سرویس های فشار بالا با درجه حرارت بالا | فلنج دار(F4) | |
فلنج دار (F5) مجهز به سیستم کنار گذر | ||
بدنه باریک (F16) | ||
انتهای خط ( لاگ ) (F16) |

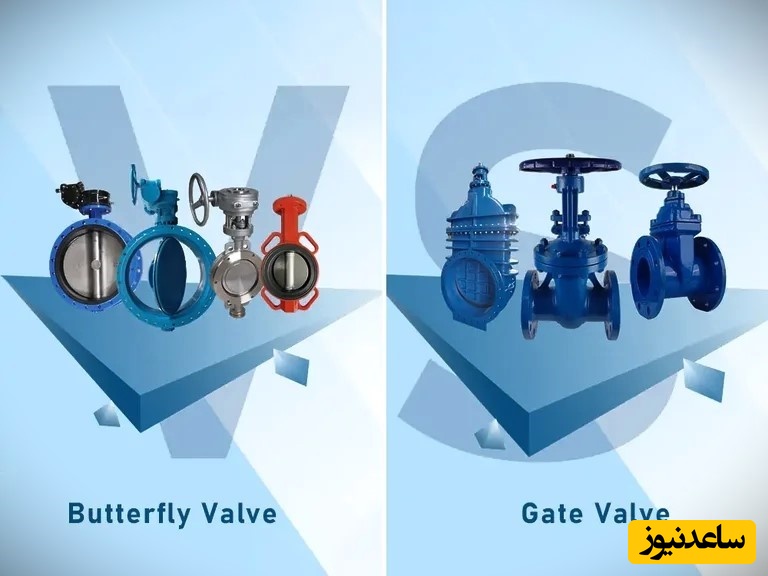

1. نحوه عملکرد
شیر کشویی برای قطع و وصل کامل جریان طراحی شده و نباید برای تنظیم دبی استفاده شود.
در مقابل، شیر پروانه ای علاوه بر قطع و وصل، در برخی کاربردها امکان کنترل نسبی جریان را نیز فراهم می کند.
2. افت فشار
در شیر کشویی، زمانی که شیر کاملاً باز است، مسیر عبور سیال تقریباً بدون مانع بوده و افت فشار بسیار کم است.
اما در شیر پروانه ای، دیسک حتی در حالت باز در مسیر جریان باقی می ماند و باعث ایجاد افت فشار نسبی می شود.
3. سرعت عملکرد
شیر کشویی برای باز و بسته شدن نیاز به چندین دور چرخش دارد.
در حالی که شیر پروانه ای تنها با یک چرخش 90 درجه عمل می کند و سرعت بسیار بالاتری دارد.
4. ابعاد، وزن و فضای نصب
شیر پروانه ای نسبت به شیر کشویی وزن کمتر و ابعاد جمع وجورتری دارد. این موضوع در سایزهای بزرگ اهمیت بیشتری پیدا می کند و نصب، حمل و بهره برداری را ساده تر می کند.
5. مقایسه از نظر سایزهای تولیدی
هر دو نوع شیر در بازه وسیعی از سایزها تولید می شوند، اما رفتار آن ها در قطرهای بزرگ متفاوت است.
در سایزهای کوچک و متوسط، انتخاب معمولاً بر اساس شرایط پروژه انجام می شود. اما در قطرهای بزرگ (DN بالا)، شیر پروانه ای به دلیل وزن کمتر، ابعاد کوچک تر و نیاز به گشتاور پایین تر، در بسیاری از پروژه ها از نظر اجرایی و اقتصادی گزینه مناسب تری محسوب می شود.
در مقابل، شیر کشویی همچنان در خطوط انتقال اصلی که حداقل افت فشار و عبور کامل جریان اهمیت دارد، کاربرد گسترده ای دارد؛ هرچند وزن و فضای نصب بیشتر از محدودیت های آن محسوب می شود.
مقایسه کلی
ویژگی | شیر کشویی | شیر پروانه ای |
عملکرد | قطع و وصل کامل | قطع و وصل / کنترل نسبی |
افت فشار | بسیار کم | بیشتر |
سرعت عملکرد | پایین تر | بالا |
وزن | بیشتر | کمتر |
فضای نصب | زیاد | کم |
عملکرد در سایز بزرگ | سنگین تر | اقتصادی تر |
استفاده با عملگر | محدودتر | بسیار رایج |
کدام شیر برای شبکه های آب و فاضلاب مناسب تر است؟
انتخاب بین این دو شیر به شرایط پروژه بستگی دارد.
اگر هدف حداقل افت فشار و عبور کامل جریان باشد، شیر کشویی انتخاب مناسبی است.
اگر سرعت عملکرد، محدودیت فضا و استفاده از عملگرها اهمیت بیشتری داشته باشد، خرید شیر پروانه ای گزینه بهتری خواهد بود.
در بسیاری از پروژه های انتقال آب، این دو نوع شیر به صورت مکمل در بخش های مختلف شبکه استفاده می شوند.
انتخاب شیر مناسب نباید صرفاً بر اساس قیمت انجام شود. عواملی مانند فشار کاری، قطر اسمی (DN)، نوع سیال، شرایط محیطی، جنس بدنه، نوع پوشش ضدخوردگی، کیفیت آب بندی، استاندارد های ساخت و الزامات بهره برداری، نقش تعیین کننده ای در عملکرد و طول عمر تجهیزات دارند.
در پروژه های زیرساختی، انتخاب نادرست شیرآلات می تواند منجر به افزایش هزینه های تعمیر، نشتی و توقف بهره برداری شود. به همین دلیل بررسی مشخصات فنی و تولید کننده معتبر اهمیت ویژه ای دارد.
در شرکت دانش بنیان ذوب ریزان همدان، علاوه بر تولید انواع شیرآلات و اتصالات چدنی، تلاش می شود انتخاب محصول بر اساس نیاز واقعی پروژه انجام شود. در صورت نیاز به شیر کشویی چدنی یا دریافت مشاوره فنی برای انتخاب تجهیزات شبکه های آب و فاضلاب، می توانید مشخصات محصولات را بررسی کرده و از راهنمایی کارشناسان فنی مجموعه استفاده کنید.
شرکت دانش بنیان ذوب ریزان همدان با تکیه بر دانش متالورژی، تجربه تولید و کنترل کیفیت دقیق، انواع شیرآلات چدنی، اتصالات چدن داکتیل، دریچه ها و تجهیزات موردنیاز شبکه های آب و فاضلاب را تولید می کند. رویکرد این مجموعه تنها تولید قطعه نیست، بلکه ارائه راهکارهای مهندسی برای افزایش دوام شبکه ها، کاهش هزینه های بهره برداری و بهبود عملکرد پروژه های زیرساختی است.
شیر کشویی و شیر پروانه ای هر دو از تجهیزات کلیدی در شبکه های انتقال سیالات هستند اما کاربرد یکسانی ندارند. شیر کشویی برای حداقل افت فشار و عبور کامل جریان مناسب است، در حالی که شیر پروانه ای با وزن کمتر، سرعت عملکرد بالا و ابعاد جمع وجور، در بسیاری از پروژه های صنعتی و زیرساختی مزیت اجرایی دارد.
انتخاب صحیح این تجهیزات باید بر اساس شرایط فنی پروژه و تحلیل هزینه چرخه عمر انجام شود تا عملکرد پایدار و اقتصادی در طول عمر شبکه تضمین گردد.
در ذوب ریزان همدان، ما معتقدیم انتخاب تجهیزات زیرساختی باید بر پایه دانش مهندسی، کیفیت تولید و هزینه چرخه عمر انجام شود، نه صرفاً قیمت اولیه. به همین دلیل تلاش می کنیم با تولید محصولات استاندارد و ارائه مشاوره فنی، راهکارهایی ارائه دهیم که علاوه بر افزایش دوام شبکه های آب و فاضلاب، بهره وری و اطمینان پروژه ها را نیز ارتقا دهند.
آیا شیر کشویی بهتر از شیر پروانه ای است؟
خیر. هر کدام برای شرایط خاصی طراحی شده اند و انتخاب صحیح باید بر اساس نیاز پروژه انجام شود.
کدام شیر افت فشار کمتری دارد؟
شیر کشویی در حالت کاملاً باز افت فشار کمتری نسبت به شیر پروانه ای دارد.
در سایزهای بزرگ کدام شیر مناسب تر است؟
شیر پروانه ای به دلیل وزن کمتر و نصب آسان تر، در بسیاری از سایزهای بزرگ گزینه اقتصادی تری است، اما شیر کشویی همچنان در خطوط اصلی با نیاز به حداقل افت فشار استفاده می شود.
مهم ترین معیار انتخاب شیرآلات چیست؟
فشار کاری، قطر لوله، نوع سیال، شرایط محیطی، استاندارد ساخت و هزینه چرخه عمر از مهم ترین معیارها هستند.
