اتصالات پنوماتیکی ارتباط اساسی بین لوله ها، شیلنگ ها و سایر اجزای یک سیستم پنوماتیک را فراهم می کنند. اتصالات هوا دارای مهر و موم های محکم تری هستند و نیاز به فشار کمتری نسبت به اتصالات هیدرولیک دارند و معمولاً در انواع مختلف اتصال دهنده ارائه می شوند. "پنوماتیک" به طور خاص به انتقال نیرو از طریق حرکت کنترل شده گازهای تحت فشار (از جمله هوا) اشاره می کند. در هر سیستم با نیروی پنوماتیک، گازهای تحت فشاری که مکانیزم های مورد نیاز را به حرکت در می آورند، معمولاً از طریق شبکه ای از لوله های سفت و سخت، شیلنگ های مقاوم، یا طول لوله های انعطاف پذیر به جایی که مورد نیاز است، تحویل داده می شوند.
اکثریت قریب به اتفاق این مجراها به یکدیگر - و همچنین به دستگاه های مختلف در حال تغذیه - توسط طیف گسترده ای از اتصالات پنوماتیک، کوپلینگ ها، شیرها و آداپتورها متصل می شوند. به عنوان یک توصیف کلی، اتصالات پنوماتیکی می تواند هر نوع اتصال دهنده ای باشد که برای اتصال اجزا یا دستگاه ها در یک سیستم هوای خشک مهر و موم شده و تحت فشار طراحی شده است.
این سیستم ها و اتصالات امروزه به طور گسترده در همه صنایع و کاربردها، از ساخت و ساز، مونتاژ و راه اندازی خط تولید گرفته تا طیف عظیمی از ماشین آلات صنعتی، ابزارهای دستی و تجهیزات میز کار استفاده می شود. در بسیاری از محیطهای محل کار، نیرویی که یک سیستم پنوماتیک ارائه میکند اغلب میتواند چندمنظورهتر، قابل اعتمادتر، مقرونبهصرفهتر و ایمنتر از یک راهاندازی معادل با موتورهای الکتریکی و محرکهای مختلف باشد.
مجموعه گسترده ای از اتصالات پنوماتیکی انواع مختلف عملکردها را پوشش می دهد. برخی از نمونه های رایج آن عبارتند از:
اتصالات مینیاتوری علاوه بر اتصال قطعات پنوماتیک و توقف جریان پورت های بلااستفاده، برای کنترل فشار جریان هوا و جریان جهت دار نیز استفاده می شود.
ویژگی کلیدی اتصالات مینیاتوری سیستم پنوماتیک عبارتند از:
نیکل الکترولس برای مقاومت در برابر خوردگی
برنج و فولاد ضد زنگ ماشینکاری شده دقیق
انتخاب سبک های خاردار، نخی و فشاری برای اتصال
طراحی حلقه اورینگ برای مهر و موم برتر
این اتصالات با یک اتصال زاویه دار، معمولاً 90 درجه (زاویه راست) مشخص می شوند.
اتصالات زانویی پنوماتیک برای اتصال یک یا چند شیلنگ استفاده می شود و می تواند به کاربر اجازه دهد تا به راحتی اتصالات را در یک سیستم برای مجموعه ای از لوله ها تغییر دهد.
جمع و جور و همه کاره
مناسب برای کار با لوله های نایلونی
مشخصه این اتصالات داشتن یک طرف رزوه ای با اتصال لوله است که امکان اتصال مجموعه ای از شیلنگ پنوماتیک را فراهم می کند. آنها اغلب به عنوان آداپتور استفاده می شوند و در قطرها، اندازه های نخ، درجه ها و مواد مختلف تولید می شوند.
امنیت بالا
قابل استفاده با طیف وسیعی از سازها
اتصالات پنوماتیک T دارای مکانیزم فشاری هستند که امکان اتصال ایمن و مطمئن به پورت های رزوه ای را فراهم می کند و از نصب آسان و سریع بدون ابزار پشتیبانی می کند. کانکتورهای شاخه و کانکتورهای انتهایی در هر دو جنس موجود هستند. این اتصالات معمولاً در کاربردهای خلاء یا فشار استفاده می شوند.
طراحی تمام سوراخ
میزان نشتی پایین
این نوع اتصالات در طیف وسیعی ممانند خطوط هوایی صنعتی، ابزارآلات هوا، گاراژها، روباتیک، خودروسازی، نساجی، بسته بندی، کاربردهای حمل و نقل و .... کاربرد دارند.
اتصال و قطع سریع
مخزن مقاوم در برابر جریان کامل و خلاء
کانکتورهای قطع کننده تکی ممکن است امکان کار با یک دست را فراهم کنند.
این اتصالات بسته به نوع عملکرد خاصی که انجام میشود، میتوانند در نقشهای متنوعی استفاده شوند. آنها از آلیاژهای مختلف مانند آلیاژ آلومینیوم، برنج، مس، PBT و آلیاژ فولاد تولید می شوند.
می تواند عملکردهای زیادی مانند مسدود کردن، ، تنظیم جریان، تامین و خاموش کردن را ارائه دهد. در واقع این نوع از اتصالات پنوماتیک همه کاره هستند.
این نوع از اتصالات با در نظر گرفتن سرعت و سهولت مونتاژ/جداسازی طراحی شده است. همچنین اتصال ایمن و قابل اعتماد را ارائه می دهند. اتصالات بادی معمولاً اتصال و یا قطع ارتباط کامل بدون استفاده از ابزار بین لوله ها و ابزارهای مختلف را امکان پذیر می کنند. برای اتصالاتی که اغلب نیاز به سرهم کردن دارند ایده آل است.
متداول ترین نوع اتصالات فشاری دارای یک حلقه یا حلقه گیر در اطراف نقطه اتصال است که از طریق آن شلنگ یا لوله می لغزد و سپس به طور خودکار لوله را گرفته و در جای خود نگه می دارد. فشار دادن کولت به پایین با دو انگشت (یا یک ابزار آزاد کننده سریع) فورا اتصالات را از لوله جدا می کند.
اتصالات فشاری را می توان از پلاستیک یا فلزات مختلف ساخت. پلاستیک ها معمولا برای سیستم های فشار پایین تر استفاده می شوند در حالی که اتصالات فلزی ممکن است در کاربردها یا محیط های با دمای بالاتر مورد نیاز باشد.
آداپتورهای لوله به لوله در قطرها، اندازه ها و مواد مختلف موجود هستند. آنها برای اتصال دو لوله به یکدیگر به صورت مستقیم یا زاویه دار، استفاده می شوند و انواع مختلفی دارند. در واقع این اتصالات را می توان برای کار با طیف وسیعی از لوله ها، مانند لوله نایلون، پلی اورتان یا پلی آمید انتخاب کرد.
این نوع اتصالات شامل رزوه پیچ در لبه داخلی (ماده) یا بیرونی (نر) کانکتور است که برای جفت شدن با رزوه های منطبق در انتهای یک طول شلنگ یا مجرا اندازه گیری می شود.
اتصالاتی که با رزوه مستقیم فروخته می شوند برای ایجاد یک اتصال محکم بین قطعات کاربرد دارند. در واقع این نوع رزوه به پوشش درزگیر اضافی یا یک لایه نوار تفلون برای استفاده در کاربردهای پنوماتیک نیازمند است. اتصالاتی که با رزوه مخروطی تولید می شوند به گونه ای طراحی شده اند که بدون نیاز به روکش یا نوار اضافی، هوابند باشند. در واقع برای محیط های کاری خاصی که درزگیرها و پوشش ها ممکن است منجر به خوردگی یا آلودگی شوند ضروری است.
اتصال هوای نخ به خار نوعی اتصالات فشاری است که در آن شیلنگ یا لوله برای گرفتن اولیه روی یک انتهای خاردار فشار داده میشود و سپس یک مهره پیچ خورده در اطراف لوله و خار محکم میشود تا امنیت کامل اتصال را برای استفاده در هوا فراهم کند.
اتصالات را می توان به طیف نسبتاً گسترده ای از مجراها و انواع دستگاه ها - از جمله شیلنگ ها و لوله ها در نقاط مختلف اطراف سیستم با نیروی هوا متصل کرد. بهترین اتصالات پنوماتیکی برای محیط کار مورد نظر شما تا حد زیادی به فشارهای عملیاتی که نیاز دارید سیستم در آن کار کند، بستگی دارد.
با این حال، هنگام انتخاب اتصالات خاص، باید به نوع دقیق مجرای که هوای فشرده را در دو طرف اتصالات مورد نظر فشار میدهد، توجه داشته باشید.

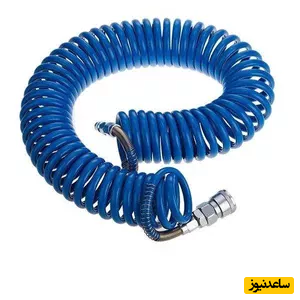

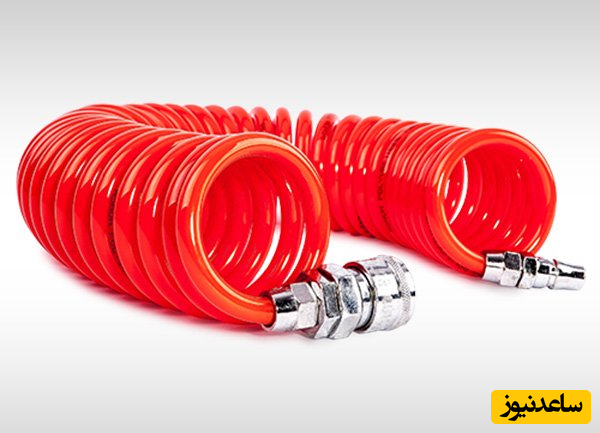

شلنگ معمولاً به یک نوع لوله انعطاف پذیر گفته می شود که از چندین لایه از مواد لاستیکی یا پلاستیکی مقاوم ساخته شده است. اغلب برای تعویض در فواصل نسبتاً منظم به دلیل ساییدگی و پارگی عمومی طراحی شده است. به همین دلیل، اتصالاتی که برای استفاده با شیلنگ هوا طراحی شدهاند، ممکن است راحتتر جدا شوند و دایمی نباشند.

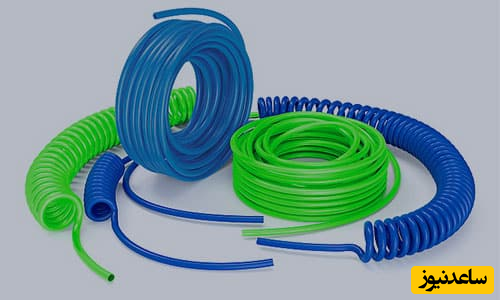

لوله در این زمینه معمولاً مجرای ساخته شده از مواد جامد تر، اغلب در یک لایه یا طول را نشان می دهد و به طور کلی به عنوان گزینه بهتری برای نصب یا اجرای دائمی است. اتصالات لوله پنوماتیک ممکن است نسبت به انواع دیگر محکمتر در جای خود ثابت شوند. گاهی اوقات بهطور خاص برای جداسازی یا جدا شدن مکرر طراحی میشوند. لوله را معمولاً برای اتصالات با توجه به قطر داخلی آن درجه بندی یا اندازه گیری می کنند.
چندین برند پیشرو برای تولید و توزیع اتصالات پنوماتیک با کیفیت شناخته شده اند. مارک هایی که امروزه در بسیاری از صنایع و بخش ها به طور گسترده مورد استفاده قرار می گیرند عبارتند از:
فیستو
لگریس
نورگرن
آر اس پرو
