سیستم تعلیق خودرو شامل چه اجزایی است؟

  یکشنبه، 15 تیر 1399   زمان مطالعه 3 دقیقه

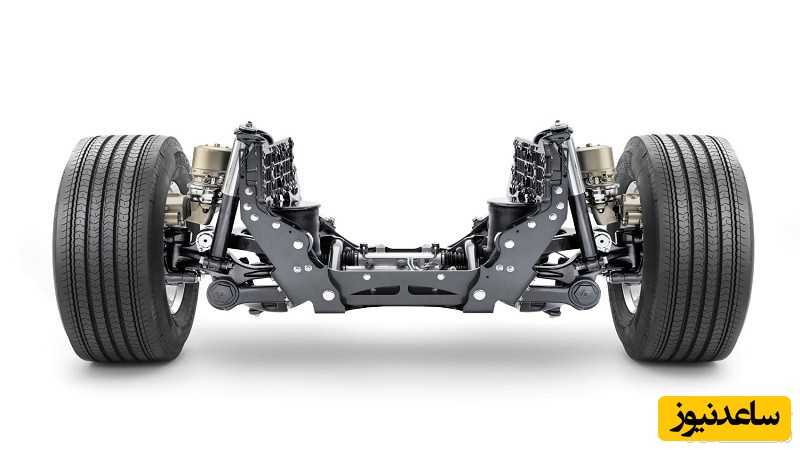

سیستم تعلیق خودرو شامل چه اجزایی است؟
یک سیستم تعلیق دارای اجزاء بسیاری است، اما اصلی‌ترین اجزای آن فنر و کمک فنر است؛ سیستم تعلیق میله پیچشی (ctba) یکی از انواع این سیستم‌ها است.

به گزارش سایت خبری ساعد نیوز،يک جاده هر چقدر هم صاف و مسطح باشد، محل مناسبی برای به حرکت در آوردن ۱ يا چند تن فلز با سرعت بالا، نيست. پس به سيستمی نياز است که توانايی کاهش ضربات، تکانها و لرزشهای ناشی از شرايط جاده را داشته باشد.
علاوه بر اين، يک خودرو بايد در مقابل تغيير مقدار بار وارده و تغيير نقطه ثقل، انعطاف پذير بوده و توانايی مواجه با آنها را داشته باشد، بطور مثال در شکل زير تغيير نقطه ثقل يک خودرو را در در نقاط مختلف يک پيچ ملاحظه می کنيد، که در صورت نبود سيستمی برای تغيير وضعيت تعادل، خودرو در ابتدای پيچ از مسير منحرف شده و يا واژگون می گردد.
موارد بالا را می توان فلسفه اصلی وجود سيستم تعليق دانست، اما سيستم تعليق علاوه بر دفع ضربات و جلوگيری از انحراف و چپ شدن خودرو تواناييهای ديگری نظير ؛ نگهداری ميزان تنظيم چرخها در حالت صحيح، نگهداشتن ارتفاع خودرو در ميزان ثابت، پشتيبانی از وزن خودرو و تنظيم نحوه پخش آن، نگهداشتن تايرها در تماس با جاده و … را نيز دارا است.

یک سیستم تعلیق دارای اجزاء بسیاری است، اما اصلی ترین اجزای آن فنر و کمک فنر است؛ سیستم تعلیق میله پیچشی (ctba) یکی از انواع این سیستم ها است.

در این نوع از فنر، میله فولادی نه جمع شده و نه خم می شود بلکه در خود می پیچد، میله پیچشی که یک میله صاف یا L شکل است به صورت عرضی در یک سمت به شاسی وصل شده و در سمت دیگر به قسمت متحرکی از سیستم تعلیق متصل می شود، در هنگام مواجه با ضربه، میله پیچشی در خود پیچ خورده (می تابد) و رفتار یک فنر را از خود بروز می دهد.

میله های پیچشی برای تبدیل حرکت عمودی خودرو به حرکت پیچشی در سطح افقی خود، در یک سمت شیاردار هستند.

محاسن: قیمت کمی دارند نیاز به تعمیر و نگهداری ندارند، قابل تنظیم بوده و فضای کمی نیز اشغال می کنند از اینرو در مواردی که فضای کافی برای فنر مارپیچ وجود نداشته باشد، از این نوع استفاده می گردد.

معایب: راحتی و نرمی حاصل از فنرهای مارپیچ را دارا نیست.


موارد مصرف: اصولا برای اکسل عقب خودرو ها طراحی شده، در خودروهای موجود در کشور بر روی اکسل عقب پژو ۲۰۶ و ۲۰۵ موجود می باشد.

کاربرد فنر پیچشی:

1) به صورت فنر بندی عادی در خودرو ها استفاده می شود

2) از این فنر ها برای اهرم های طولی و عرضی و پانارد و ضد غلتش استفاده می کنند اهرم ضد غلتش که به غلط به ان موج گیر می گویند وقتی که خودرو در حال پیچیدن است در اثر نیروی گریز از مرکز چرخ های خارج پیچ به فرو رفتن در زمین و چرخ های داخل پیچ به بلند شدن از زمین متمایل می شوند یک سر می له ضد غلتش به یک طبق و سر دیگر ان با میله قابل تنظیمی بر طبق دیگر وصل می شود وسط میله به وسیله بوش به زیر شاسی طوری وصل می شود که امکان چرخش را به آن بدهد وقتی که چرخ پیچ از روی زمین بلند می شود در این میله انرژی پتانسیل ذخیره می شود و با برخاستن میله مخالفت می کند این نیروی بالا برنده که باعث مقاومت پیچشی در میله ضد غلتش می شود در سر دیگر آن نیروی پایین آورنده تولید می کند و بدنه را که تمایل نزدیک شدن به زمین را دارد از زمین بلند می کنداز معایب فنر پیچشی این است که برای نرم عمل کردن فنر باید طول فنر بلند انتخاب شود لذا گشتاور زیادی در تکیه گاه فنر ایجاد می شود و به کف سازی نیرومندی نیاز است.
