راه اندازی موتور با سافت استارتر زیمنس یکی از چندین روش موجود برای این کار است. راه اندازی مستقیم یا دایرکت، راه اندازی ستاره مثلث، راه اندازی بوسیله اضافه کردن مقاومت در مدار روتور یا استاتور، راه اندازی با درایو و .... از جمله این روش ها هستند.
در موقع راه اندازی اولیه موتور تا زمانی که موتور به دور نامی خود برسد انرژی الکتریکی زیادی را مصرف می کند و اصطلاحا جریان زیادی می کشد. این جریان در حالت مستقیم تا 15 برابر جریان نامی موتور نیز می رسد و برای همین به کل مدار شوک وارد می شود. از یک راه انداز نرم برای محدود کردن گشتاور موتور و کاهش جریان آنی استفاده می شود. در این صورت هم از سایر تجهیزات مدار محافظت بعمل می آید، هم عمر الکتروموتور به شکل موثری افزایش پیدا می کند. بصورت خلاصه می توان گفت سافت استارت یک راه اندازی ملایم تا رسیدن به تعداد دور مورد نظر را برای ما فراهم می آورد. در بعضی از سافت استار ها امکان سافت استپ یا توقف نرم هم وجود دارد چون همانطور که شروع بکار موتور یک تنش به مدار وارد می کند توقف یکباره هم تا حدودی همین تاثیر را می گذارد و این قابلیت این مشکل را مرتفع می کند. سافت استارت نسبت به اینورتر ها راه حل اقتصادی تری هستند.
در راه انداز های نرم آنالوگ برای تنظیم پارامتر های دستگاه از صفحه نمایش خبری نیست و شما با تعدادی پتانسیومتر و یا همان ولوم ها که تعداد آن ها به مشخصات سافت شما بستگی دارد، روبرو هستید. امکانات موجود در این دستگاه ها محدود تر است و به شما عملکرد های متنوعی برای راه اندازی یا توقف نرم موتور ارائه نمی دهد. نحوه نمایش وضعیت پارامتر ها در این دست سافت استارتر ها با استفاده از یکسری LED است که خب شما نمی توانید اندازه دقیق کمیت ها را ببینید و فقط می توانید چک کنید که کار می کند یا خطایی اتفاق افتاده است. سافت های سری 3RW30 و 3RW40 زیمنس در این دسته قرار می گیرند که البته در ادامه آن ها را بصورت جداگانه بررسی خواهیم کرد.
در سافت استارتر های دیجیتال شما امکان رصد کمیت ها از روی صفحه نمایش را بعنوان مشخص ترین ویژگی دارید. در این سری ها امکاناتی نظیر وجود کلید های کنترلی بر روی خود دستگاه، وجود ورودی و خروجی های دیجیتال و آنالوگ، برنامه شروع اتوماتیک، سیستم حفاظتی قدرتمند، عملکرد های مختلف و متنوع برای راه اندازی یا توقف نرم، منوهای با تعداد زیاد، امکان ثبت اتفاقات و رویداد ها، امکانات گزارشی گسترده، ارتباط با کامپیوتر و بسیاری دیگر از امکانات که دیجیتالی شدن دستگاه به ما می دهد. از سایز مزیت هایی که این سری سافت ها به ما می دهد می توان به نیاز نداشتن به تجهیزات کنترلی و حفاظتی بصورت مستقل و امکان تنظیمات دقیق تر اشاره کرد. قابل ذکر است که برای موتور های متفاوت راه حل های متفاوتی نیز وجود دارد و می توان استفاده نمود. سافت استارت های زیمنس سری 3RW44 و 3RW50 از این دسته به حساب می آیند.

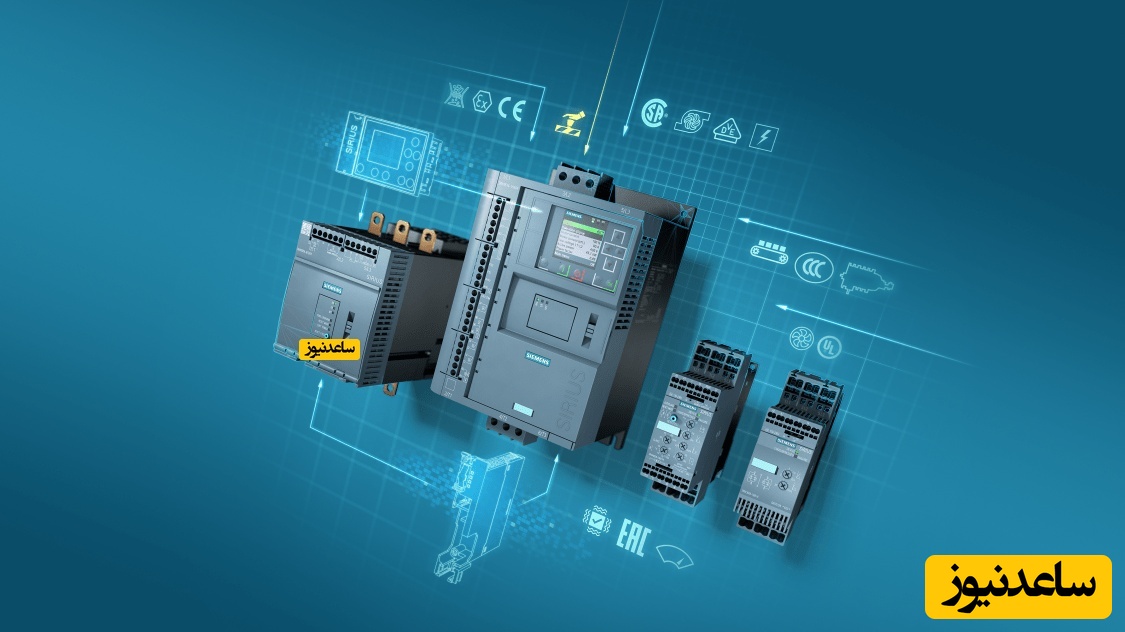

در اینجا قصد داریم تا راه انداز های نرم زیمنس را بصورتی که در کاتالوگ سافت زیمنس ارائه شده بصورت خلاصه تر بیان کنیم. توجه شما را به بررسی انواع سافت زیمنس جلب می کنیم:
همانطور که در در تصویر بالا مشاهده می کنید زیمنس سه دسته با عملکرد پایه، عملکرد عمومی و عملکرد بالا را برای محصولات خود در نظر گرفته است.
این دسته از راه انداز های نرم زیمنس به لحاظ عملکردی در قسمت پایه یا Basic دسته بندی می شوند. نوع آن ها آنالوگ بوده و از دسته سافت های دوفاز کنترل محسوب می شوند که برای کاربرد هایی ساده (مانند پمپ یا فن های توان پایین) پیش بینی شده اند. به لحاظ قیمتی نیز جزو ارزانترین دسته از سافت استار های زیمنس هستند. از این نظر که ابعادی فشرده و کامپکت دارند نیز فضای کمتری در تابلو برق اشغال می کنند. به لحاظ توانی از توان 1.5 کیلووات تا 55 کیلووات تولید شده اند و فقط قابلیت راه اندازی نرم را ارائه می کنند و امکان توقف نرم برای آن ها پیش بینی نشده است. از جمله تنظیماتی که این سافت ها به کاربران اجازه استفاده می دهند ولتاژ راه اندازی از 40 درصد تا 100 ولتاژ نامی است و همچنین امکان کنترل زمان راه اندازی تا نهایتا 20 ثانیه است.
این دسته نیز از دسته سافت های آنالوگ و دوفاز کنترل زیمنس هستند که البته سری سافت های 3RW44 که قبلا تولید می شده اند از نوع دیجیتال بودند که ظاهرا زیمنس آن ها را از دور تولید خود خارج کرده و آن ها در دسته 50 تولید می کند. سری 3RW40 از 5.5 تا 55 کیلووات تولید می شوند البته بدون احتساب سری 44 که تا 710 کیلووات نیز پشتیبانی می کردند. این سری حفاظت نسبتا کاملی را از این نظر که حفاظت یکپارچه اضافه بار موتور و همچنین حفاظت ترمیستور (که البته بصورت اختیاری است) ارائه می دهد. از نظر کنترل این سافت ها هم امکان تنظیمات دستی و هم از راه دور را برای تکنسین ها فراهم می آورند.
از آنجایی که سری 3RW44 هنوز در بازار موجود هستند و خرید و فروش می شوند، اگر بخواهیم در مورد سافت های 3RW44 بیشتر توضیح دهیم باید بگوییم که آن ها از دسته سافت های دیجیتال هستند که سه فاز کنترل بوده و برای کاربردهای سنگین و فوق سنگین نیز مورد استفاده قرار می گیرند. این دسته از سافت ها بایپس داخلی دارند و از روش های مختلف راه اندازی پشتیبانی می کنند و به استفاده از ترمز های متنوع نیز جواب می دهد. به دلیل دیجیتال بودن ورودی و خروجی هایی با قابلیت برنامه ریزی داشته و امکان اتصال به انواع شبکه های صنعتی را به بهترین شکل مهیا می کنند.
این سری از سافت های زیمنس از جدیدترین تولیدات این شرکت برای کاربرد های عمومی راه اندازی الکترو موتور است. فعلا سه زیر شاخه را در این دسته می توانیم ببینیم که مدل های 3RW50، 3RW52 و 3RW55 هستند. حال به بررسی هر یک از این مدل ها می پردازیم.
از نوع دوفاز کنترل هستند و برای کامل کردن رنج توانی سافت های دو فاز کنترل زیمنس، از توان 75 کیلووات تا 315 کیلووات قابل سفارش گذاری هستند. از طرفی طراحی کامپکت و فشرده ای دارند ولی خب دارای محدودیت های جریان و حفاظت اضافه بار هستند. این سری دارای امکان سافت استپ یا توقف نرم را نیز هستند.
از سری سافت های 3 فاز کنترل بوده که رنج توانی این مدل از 5.5 کیلووات تا 560 کیلووات عنوان شده است. در این سری قابلیت گشتاور نرم هم قرار داده شده تا شتاب را در زمان رسیدن به سرعت مورد نظر و یا زمانی که قرار است موتور متوقف شود، بهینه کند. یکسری موارد نیز بصورت آپشن می تواند به سیستم اضافه شود مانند: ماژول های نمایشگر و ماژول های ارتباطی مثل (PROFINET، PROFIBUS، EtherNet/IP، Modbus) و همچنین امکان ادغام در پورتال TIA.
که در دسته عملکردی High Performance قرار می گیرند، بعنوان قله تکنولوژیکی سافت های زیمنس از توان 5.5 تا 1200 کیلووات تولید و عرضه می شوند و برای کاربردهای سنگین یا فوق سنگین که به دقت و امنیت بالایی نیاز هست مورد استفاده قرار می گیرند. این مدل بصورت مداوم ولتاژ را کنترل می کند و بنابراین جریان و گشتاور نیز بصورت پیوسته افزایش پیدا می کنند.
1-محافظت از اضافه بار
2- ترمیستور محافظ موتور با سنسور دما
